Композиты

Позволяет получить краткую информацию и более подробный отчет о композитной структуре детали в точке.

Для вызова команды нажмите кнопку Анализ в точке на инструментальной панели Анализ.

Чтобы получить информацию, выполните следующие действия.

1. Укажите точку или несколько точек в поле Объекты.

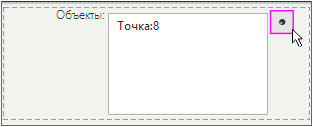

При активизированном поле Объекты задайте имеющуюся точку или набор точек, в которых требуется выполнить анализ. При необходимости воспользуйтесь процессом Создать точку для построения точки.

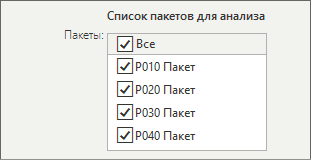

2. Из Списка пакетов для анализа выберите пакет, несколько пакетов или все пакеты.

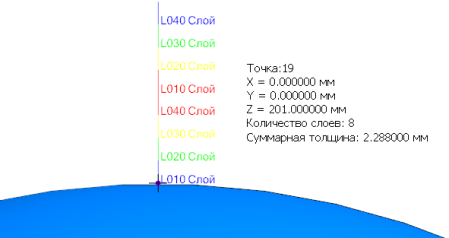

В графическом окне отобразятся набор слоев вида в сечении и краткая информация: координаты точки, количество слоев и толщина в заданной точке.

3. Задайте коэффициент масштабирования.

По умолчанию значение коэффициента равно 1.

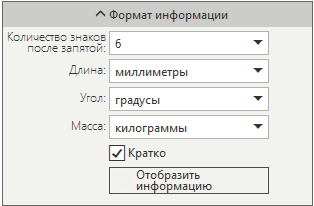

4. В секции Формат информации задайте точность отображения результатов вычислений, единицы измерения длины, угла и массы, выбрав варианты из списков.

5. Нажмите кнопку Отобразить информацию.

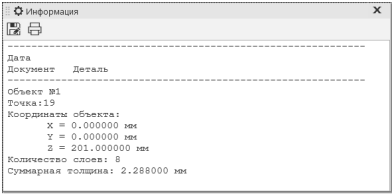

На экране появляется информационное окно, в котором выдаются следующие сведения (по умолчанию — краткие): координаты точки, количество слоев и суммарная толщина в точке.

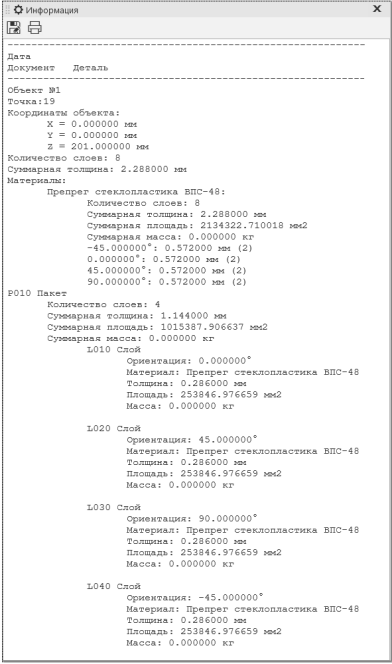

Для отображения полной информации (отчета) о структуре слоев в точке с отображением данных об используемом материале, каждом пакете и слое в отдельности, отключите опцию Кратко и обновите отчет, нажав на кнопку Отобразить информацию.

6. Нажмите кнопку Создать объект .

За один вызов команды можно получить несколько результатов анализа в разных точках.

Чтобы прервать работу команды, закройте окно Информация или нажмите кнопку Завершить .

В результате выполнения команды в Дереве построения в разделе Виды появляется объект Анализ в точке. Для редактирования параметров выполненного анализа сделайте двойной щелчок мышью на этом объекте. На появившейся Панели параметров следует изменить данные и обновить информацию.
