Композиты

Позволяет создать сечение с отображением слоев композитной структуры. Для выполнения команды требуется наличие слоев в пакете.

Для вызова команды нажмите кнопку Вид в сечении на инструментальной панели Анализ.

Чтобы создать сечение, выполните следующие действия.

1. Заполните поле Секущая плоскость.

При активизированном поле Секущая плоскость выберите имеющуюся плоскость, в которой будет построено сечение. При необходимости воспользуйтесь командой Создать плоскость для создания плоскости сечения командами КОМПАС-3D.

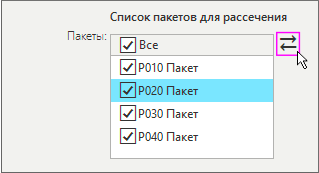

2. Укажите пакет или несколько пакетов в Списке пакетов для рассечения.

В графическом окне отобразится фантом создаваемого сечения.

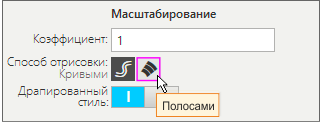

3. Задайте коэффициент масштабирования в поле Коэффициент. По умолчанию значение коэффициента равно 1.

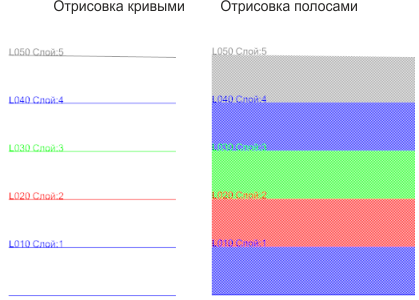

4. Выберите способ отрисовки сечения. По умолчанию способ отрисовки сечениями — Кривыми. При необходимости измените способ отрисовки на Полосами.

5. Установите переключатель Драпированный стиль в положение I (включено). Положение по умолчанию. Для смены стиля отображения переведите переключатель в положение 0 (выключено).

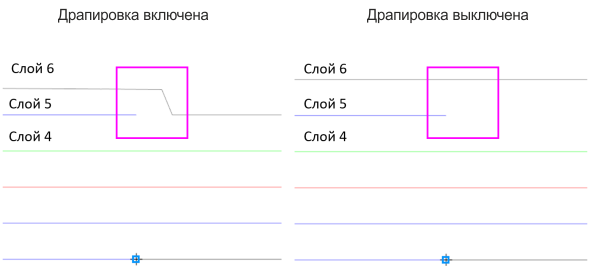

При включении Драпировки кривые слоев в сечении отображаются с фактическими переходами в областях сбега, выключение — отображает схематичный стиль сечения слоев.

6. Нажмите кнопку Создать объект .

За один вызов команды можно построить несколько сечений.

Чтобы прервать работу команды, нажмите кнопку Завершить .

Чтобы сменить стиль отображения вида в сечении, в Дереве построения в разделе Виды раскройте список и дважды щелкните по изменяемому виду. Отредактируйте параметры вида.
