Композиты

Позволяет просматривать и редактировать основные параметры композитных объектов детали: слои, пакеты.

Для вызова команды нажмите кнопку Навигатор на инструментальной панели Композиты. После вызова команды появляется диалог Навигатор структуры (далее — Навигатор), в котором отображается структурное представление композитных объектов детали и их параметры. По умолчанию команды панели инструментов Навигатора недоступны, так объекты в структуре не выделены.

Чтобы выделить пакет или слой, щелкните по нему мышью. На панели инструментов Навигатора становятся доступны команды: Создать пакет , Создать слой и Редактировать , запускающие процессы Пакет или Слой.

Создание слоя

•Чтобы создать новый слой, выделите пакет, который будет являться родительским, и нажмите кнопку Создать слой.

•Чтобы создать слой с параметрами уже существующего слоя, выделите нужный слой и нажмите кнопку Создать слой.

Создание пакета

•Выделите слой или пакет и нажмите кнопку Создать пакет.

Создание группы слоев

•Выделите слои, которые будут составлять группу, и нажмите кнопку Создать группу слоев . Запускается процесс Группа слоев.

Развертка

•Выделите слой, для которого создается развертка, и нажмите кнопку Развертка . Запускается процесс Развертка.

Редактирование слоя, пакета, группы слоев

•Выделите слой или пакет, который требуется отредактировать, и вызовите команду Редактировать . Чтобы внести изменения в группу слоев, следует выделить их все и вызвать команду Редактировать. Команда может быть вызвана нажатием кнопки на панели инструментов или из контекстного меню объекта. Также вы можете сделать двойной щелчок по наименованию пакета или слоя, чтобы запустить процесс Пакет или Слой для редактирования.

•После выполнения действий, предусмотренных в команде, нажмите кнопку Создать объект или Завершить для возвращения в Навигатор.

Вставка копии слоев

•Выделите слои, которые требуется скопировать, и вызовите команду Вставить копию .

Редактирование значений параметров

•Войдите в режим редактирования значения параметра. Сделайте двойной щелчок мышью по ячейке. Введите новое значение или выберите вариант из списка. Возможно изменение обозначения, наименования, ориентации слоя, СК, материала.

Удаление слоя, Перемещение слоя в структуре

•Выделите слои, которые требуется удалить или переместить, и вызовите команду Удалить , Переместить вверх / вниз нажатием кнопки на панели инструментов или из контекстного меню слоя.

•Перетащите слой мышью вверх или вниз в структуре пакета.

Обновление слоев по ссылкам

•Выделите слой, ссылки которого на другие слои структуры требуется обновить, и вызовите команду Обновить слои по ссылке , Команда выполняется, если для выделенного слоя при создании ссылки опция Сохранять связь с источником была включена.

Настройка отображения полей и объектов в Навигаторе

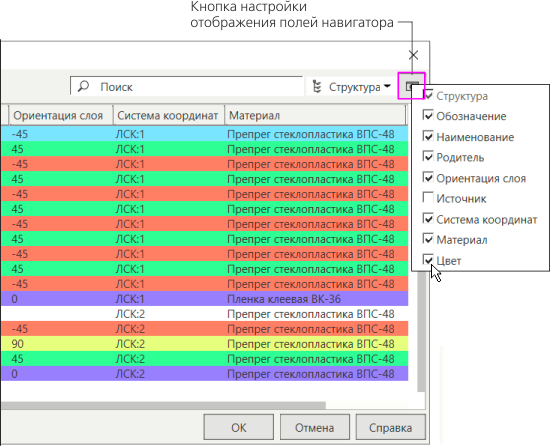

•Нажмите кнопку Настройка состава полей навигатора и в меню включите опции тех свойств, которые требуется отображать, остальные — выключите.

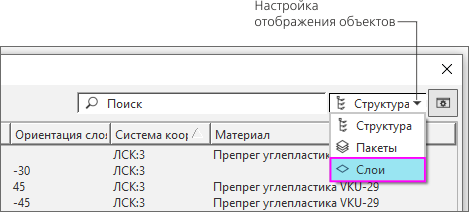

•По умолчанию все композитные объекты отображаются в структурном виде. Чтобы сменить вид отображения объектов, выберите вариант Слои из списка.

Завершите работу в Навигаторе. Чтобы подтвердить изменения и завершить работу в Навигаторе, нажмите кнопку ОК. Чтобы отказаться от изменений, нажмите кнопку Отмена или закройте Навигатор нажатием на «крестик».
