Позволяет создать слой заполнителя детали из ПКМ. Для построения необходимо наличие пакета, пустого или с ранее построенным заполнителем.

Для вызова команды нажмите кнопку Заполнитель на инструментальной панели Композиты.

Чтобы создать заполнитель, выполните следующие действия.

1. Заполните поле Обозначение.

Поле Обозначение заполняется автоматически, начиная со значения C010. В случае создания дополнительных заполнителей, их порядковый номер увеличивается автоматически с шагом, равным 10 (C020, C030, C040 и т. д).  Если требуется изменить обозначение вручную, необходимо отключить опцию Авто и ввести значение.

2. Задайте имя заполнителя в поле Наименование.

Поле Наименование заполняется автоматически, начиная со значения Заполнитель. Для смены наименования по умолчанию заполните поле вручную.

3. Выберите пакет в поле Родитель.

Пакеты со слоями не отображаются в списке пакетов. Отображаются только пустые пакеты или пакеты с заполнителями.

4. Задайте тело заполнителя. При активизированном поле Объект укажите имеющееся твердое тело в окне модели или Дереве.

В графическом окне отображается фантом создаваемого заполнителя.

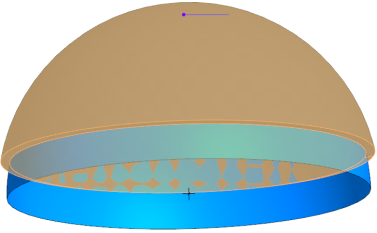

5. Задайте направление жесткости. При активизированном поле Направление жесткости укажите отрезок в направлении жесткости.

Переключатель В обратную сторону меняет направление на противоположное.

Кнопка Ось через точку по направлению позволяет построить вектор направления жесткости, не выходя из команды.

6. Выберите систему координат Заполнителя при необходимости.

Выберите существующую систему координат слоя из списка СК слоя. По умолчанию — СК пакета.

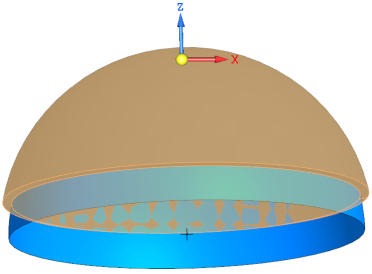

По умолчанию ось Z назначается ведущей осью и направляется по нормали к поверхности в указанной точке, а ось X — по касательной.

•Чтобы сменить направление ведущей оси на противоположное, нажмите переключатель В обратную сторону .

•Чтобы сменить ведущую ось на ось X, нажмите переключатель Ось X . В результате СК слоя перестраивается: ось X направляется в плоскости оси X в СК пакета.

7. Задайте Материал заполнителя.

По умолчанию материал заполнителя наследуется из пакета. Для смены материала в поле Способ задания смените метод По пакету на Вручную, выбрав его из списка.

Затем нажмите кнопку Выбрать из справочника для перехода в справочник материалов и сортаментов ПОЛИНОМ:MDM.

8. Нажмите кнопку Создать объект .

За один вызов команды можно построить несколько заполнителей.
