Команда Группа слоев |
Scroll |
Позволяет создать группу слоев с изменяемыми параметрами.
|
Группу слоев можно создать двумя способами: командой Группа слоев (см. ниже) и командой Создать группу слоев, вызываемой на инструментальной панели Навигатора структуры. |
Для вызова команды нажмите кнопку Группа слоев
на инструментальной панели Композиты.
Чтобы создать группу слоев, выполните следующие действия.

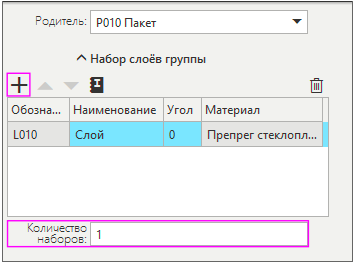

1. Выберите из списка Родитель пакет для создаваемой группы слоев.
В разделе Набор слоев группы показан текущий слой.
2. Задайте параметры первого слоя: наименование, угол, материал, точку выкладки, границы, СК.
3. Добавьте новый слой. Для этого нажмите кнопку Добавить слой
и/или введите требуемое количество наборов в поле Количество наборов.
|
Команда Добавить слой по умолчанию создает копию последнего слоя в наборе слоев. Для создания копии другого слоя выделите нужный слой в списке Набор слоев группы и нажмите кнопку Добавить слой. |
|
4. Измените параметры слоев, если требуется. Используйте команды Текущий слой вниз, Текущий слой вверх в разделе Набор слоев группы для перемещения слоев в наборе, команду Удалить — для удаления текущего слоя.
5. Нажмите кнопку Создать объект
.
За один вызов команды можно построить несколько групп слоев.
Чтобы прервать работу команды, нажмите кнопку Завершить
.
Созданная группа слоев отображается в Дереве построения и в Навигаторе структуры как дочерние элементы объекта Пакет.
|
Чтобы вызвать команду Создать группу слоев, в Навигаторе структуры необходимо предварительно выделить более одного слоя, используя клавиши <Ctrl> или <Shift> . После вызова команды запускается процесс Группа слоев. Для создания группы слоев выполните действия пп.1–5, как описано выше. Для внесения изменений в параметры группы слоев выберите слои при помощи клавиш <Ctrl> или <Shift> в Навигаторе структуры и нажмите кнопку Редактировать |
