Композиты

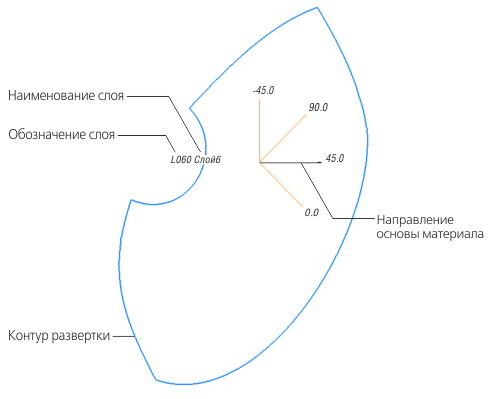

Создает плоский контур развертки слоя в формате КОМПАС-чертежа (*.cdw), КОМПАС-фрагмента (*.frw) или файлов формата DXF.

Для вызова команды нажмите Развертка на инструментальной панели Экспорт.

Чтобы построить развертку, выполните следующие действия.

1. Задайте пакет в поле Источник.

Из списка Источник выберите пакет, развертки слоев которого требуется создать.

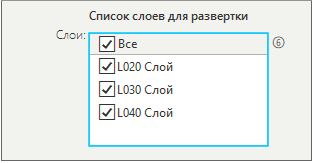

2. Укажите слои в разделе Список слоев для развертки.

В списке слоев пакета включите опции слоев, для которых будут построены развертки.

3. Укажите папку для сохранения файлов с развертками.

Чтобы сменить папку по умолчанию, щелкните по ссылке Размещение и укажите в открывшемся окне необходимую директорию для сохранения файлов развертки. Подтвердите выбор нажатием кнопки Выбор папки.

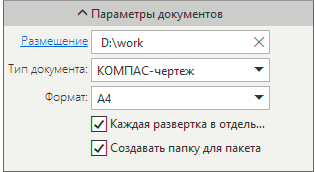

4. Укажите тип документа.

Из списка Тип документа выберите тип, в формате которого необходимо получить развертки слоев. Обратите внимание на то, что для типа документа КОМПАС-чертеж имеется возможность выбора формата (размера) листа чертежа из списка Формат.

5. Задайте параметры выгрузки разверток.

По умолчанию опция Каждая развертка в отдельном документе включена. Чтобы разместить все развертки в одном документе, отключите эту опцию.

По умолчанию опция Создавать папку для пакета включена. Чтобы разместить все выгружаемые документы напрямую в указанную директорию, отключите эту настройку.

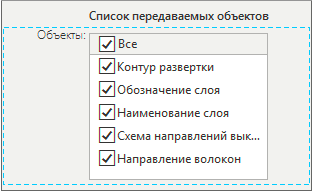

6. Выберите объекты для передачи в создаваемый файл развертки. Включите опции в Списке передаваемых объектов.

7. Нажмите кнопку Создать объект .

Чтобы прервать работу команды, нажмите кнопку Завершить .
