Композиты

Позволяет выгружать данные о слоях в формат XML и ПО проекторов LAP, LPT, SL и LaserGuide, используемых при изготовлении композитных деталей.

Для вызова команды нажмите Выгрузка слоев для проектора на инструментальной панели Экспорт.

Чтобы выгрузить данные, выполните следующие действия.

1. Укажите пакет.

Из списка Источник выберите пакет, слои которого необходимо выгрузить для проекции.

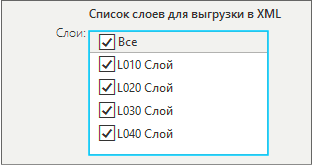

2. Укажите слои для выгрузки в разделе Список слоев для выгрузки в XML.

По умолчанию опция Учитывать смещение включена. Отключите эту опцию для создания координат положения слоев без учета толщины материала.

По умолчанию опция Исключать разрезы включена. Для добавления данных по разрезам в файл отключите эту опцию.

3. Укажите папку для сохранения файла проекции.

Чтобы сменить папку по умолчанию, щелкните по ссылке Размещение и укажите в открывшемся окне необходимую директорию для сохранения файлов с данными для лазерной проекции. Подтвердите выбор нажатием кнопки Выбор папки.

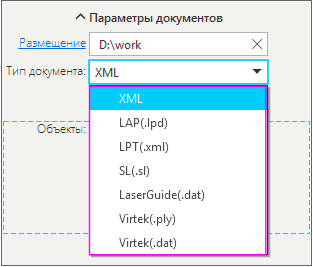

4. Укажите тип документа.

Из списка Тип документа выберите тип, в формате которого необходимо создать файл проекции.

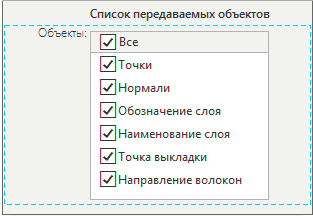

5. Выберите объекты для передачи в создаваемый файл проекции. Включите опции в Списке передаваемых объектов.

6. Нажмите кнопку Создать объект для экспорта файла.

Чтобы прервать работу команды, нажмите кнопку Завершить .
