Эргономика: Манекены

Позволяет изменять положение и ориентацию объекта Манекен в графической области.

Команда выполняется в сборке, содержащем ранее созданные манекены.

Для вызова команды нажмите кнопку Размещение на инструментальной панели Манекены.

Чтобы разместить манекен в заданном положении, выполните следующие действия.

1. Укажите мышью объект Манекен в графической области или в Дереве построения.

Положение манекена зафиксируется в графической области. Значения координат X, Y, Z отобразятся в полях Координаты в соответствии с его позицией.

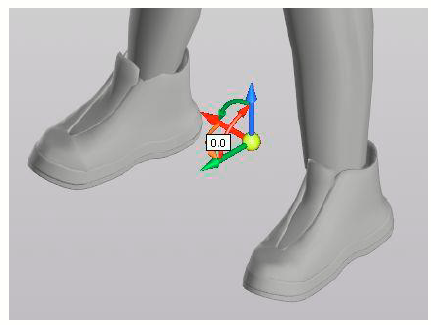

В поле Объект на Панели параметров отображается наименование объекта Манекен. Манекен активируется в графической области. В референтной точке, указанной в поле Референтная точка, отображается манипулятор. Положение по умолчанию — Между стоп.

Настройка параметров размещения

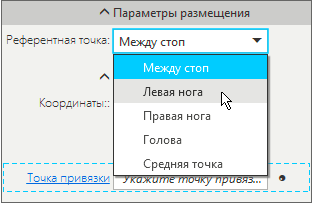

2. Выберите точку позиционирования манекена из списка Референтная точка.

Манипулятор изменит положение на манекене в соответствии с выбранной референтной точкой и изменятся значения координат X, Y, Z в полях Координаты.

3. Измените положение манекена одним из следующих способов, как при создании:

•задайте значения в полях Координаты;

•смените точку привязки;

•перетащите манипулятор за стрелку в графической области.

4. Измените ориентацию манекена одним из следующих способов:

•задайте значения в поля углов YZ, XZ, XY, выбрав его из списка или введя вручную;

•поверните манипулятор за дугу на нужный угол.

5. Нажмите кнопку Создать объект .

Объект Манекен фиксируется в заданном положении в графической области. Для изменения положения манекена требуется применить команду Размещение повторно.

Чтобы прервать работу команды, нажмите кнопку Завершить .
