Эргономика: Манекены

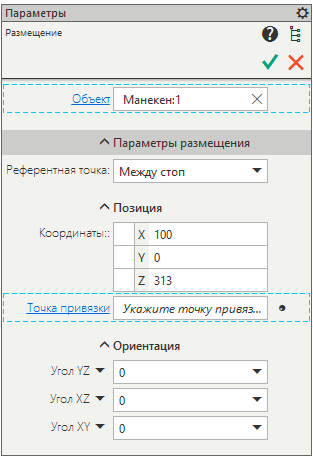

Элемент

Описание

Объект

Поле объекта Манекен, который требуется переместить. По умолчанию поле содержит подсказку Укажите объект, если объект не был выбран до запуска команды.

Если объект Манекен был выбран до запуска команды, то поле будет содержать его наименование. Указание нового манекена отменяет выбор предыдущего.

Референтная точка

Список, позволяющий выбрать референтную точку (точку вставки) манекена. В поле Референтная точка отображается наименование текущей референтной точки (по умолчанию — Между стоп).
Чтобы сменить Референтную точку, следует выбрать вариант из списка.

Координаты

Поля координат X, Y, Z текущего положения референтной точки манекена относительно абсолютной системы координат.

Чтобы изменить положение манекена в графической области, можно ввести значения координат в эти поля вручную.

Точка привязки

Поле наименования существующего точечного объекта (точки, вершины) для размещения манекена.

При активизированном поле система ожидает указания объекта в графической области или в Дереве построения. Доступен процесс создания точки.

Поле может оставаться пустым.

Создать точку

Кнопка для запуска процесса создания точки.

Угол YZ

Угол XZ

Угол XY

Поля углов поворота манекена в референтной точке вокруг оси X, Y или Z.
Чтобы изменить ориентацию манекена относительно оси в графической области, следует выбрать из списка значение угла (от -90° до 90° с интервалом 15°) или ввести его вручную.
