Эргономика: Манекены

Позволяет управлять положением сегментов манекена в графической области путем ввода значений углов поворота в суставах на Панели параметров или поворотом манипулятора.

Команда выполняется в сборке, содержащем ранее созданные манекены.

Для вызова команды нажмите кнопку Управление сегментами на инструментальной панели Изменение позы.

Чтобы изменить положение сегментов манекена, выполните следующие действия.

1. Укажите мышью объект Манекен в графической области или в Дереве построения.

В поле Объект Панели параметров отобразится наименование объекта Манекен. Манекен активируется в графической области.

Настройка параметров управления сегментами

2. Укажите сегмент манекена одним из следующих способов:

•выберите сегмент из списка Сегменты на Панели параметров;

•щелкните по сегменту в графической области.

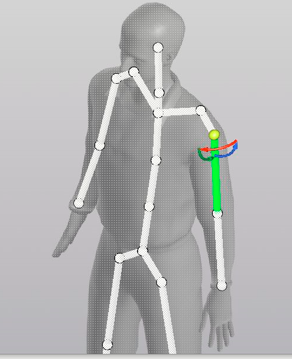

В графической области на выбранном сегменте отобразятся манипуляторы для управления углами поворота в суставе.

3. Выберите сторону сегмента в поле Сторона, если это билатеральный (парный) сегмент. По умолчанию активна кнопка Левая.

4. Измените положение сегмента одним из следующих способов:

•переместите ползунок на регуляторе одной из доступных степеней свободы в группе Степени свободы;

•введите значение угла в текстовое поле рядом с регулятором степени свободы;

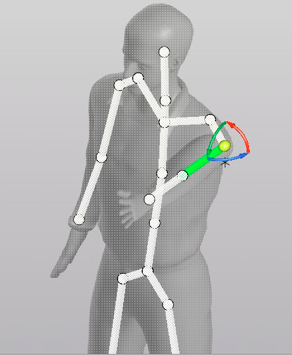

•поверните манипулятор за дугу в графической области.

Сегмент изменит положение в графической области в соответствии с заданными параметрами или перемещением манипулятора.

Если в ячейке значения появится значок ошибки , наведите на него курсор. Появится сообщение о допустимом диапазоне значений для данной степени свободы. Задайте значение вручную.

5. Установите переключатель Симметрично в положение I (включено), если выбран парный сегмент и требуется перемещение двух парных сегментов одновременно.

В этом случае переключатель Парный сегмент будет скрыт. Активируется ещё один латеральный сегмент и на нем отобразятся манипуляторы.

6. Установите переключатель Парный сегмент в положение I (включено), если выбран парный сегмент и требуется независимое перемещение двух парных сегментов.

На Панели параметров появится ещё одна группа степеней свободы для парного сегмента, в графической области активируется ещё один латеральный сегмент и на нём отобразятся манипуляторы.

7. Нажмите кнопку Создать объект .

Сегменты манекена зафиксируются в заданном положении в графической области, для изменения положения сегментов требуется применить команду Управление сегментами повторно.

Чтобы прервать работу команды, нажмите кнопку Завершить .
