Эргономика: Манекены

Элемент

Описание

Объект

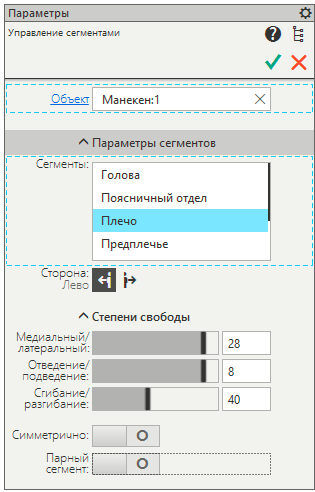

Поле объекта Манекен, для которого требуется изменить положение сегментов. По умолчанию поле содержит подсказку Укажите объект, если объект не был выбран до запуска команды.

Если объект Манекен был выбран до запуска команды, то поле будет содержать его наименование. Указание нового манекена отменяет выбор предыдущего.

Сегменты

Список для выбора сегмента манекена. Список содержит следующие сегменты: Голова, Грудной отдел, Поясничный отдел, Ключица, Плечо, Предплечье, Бедро, Голень, Стопа. Активный сегмент подсвечивается на Панели параметров, а в графической области на нём отображается манипулятор.

Чтобы сменить активный сегмент, следует выбрать вариант из списка или указать его в графической области.

Сторона

Элемент для выбора стороны билатеральных (парных) сегментов (например, Плечо, Предплечье и др.). Элемент отображается, если выбран парный сегмент в поле Сегменты.

Лево/Право

Переключатель для активации парного сегмента на левой/правой стороне манекена (например, Левое плечо, Левое предплечье или Правое плечо, Правое предплечье и др.)

Степени свободы

Группа элементов, которая содержит:
- поля доступных степеней свободы для сегмента, выбранного в поле Сегменты;
- регуляторы для изменения углов поворота сегмента в суставе;
- текстовые поля для ввода значений углов поворота сегмента в суставе.

Чтобы изменить значение угла поворота сегмента для определённой степени свободы, следует переместить ползунок на регуляторе, или ввести значение угла в текстовое поле, или повернуть дугу манипулятора в графической области.

При смене сегмента набор степеней свободы в группе меняется.

Симметрично

Переключатель, который изменяет положение симметричного парного сегмента в соответствии с выбранным сегментом в поле Сегменты. Это позволяет перемещать эти сегменты одновременно и симметрично относительно сагиттального разреза манекена.

Парный сегмент

Переключатель, который активирует парный сегмент для выбранного сегмента в поле Сегменты. Это позволяет перемещать эти сегменты независимо друг от друга, меняя параметры в группе Степени свободы.

Переключатель доступен, если переключатель Симметрично находится в положении 0 (выключено).
