Эргономика: Манекены

Элемент

Описание

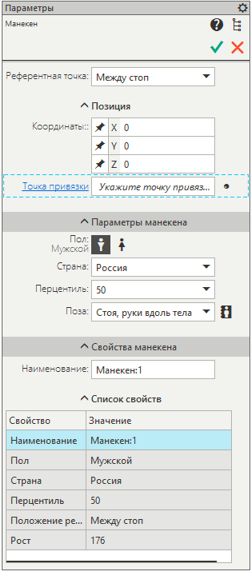

Референтная точка

Список, позволяющий выбрать референтную точку (точку вставки) манекена. В поле Референтная точка отображается наименование текущей референтной точки (по умолчанию — Между стоп).
Чтобы сменить Референтную точку, следует выбрать вариант из списка.

Координаты

Поля координат X, Y, Z текущего положения референтной точки манекена относительно абсолютной системы координат.

Чтобы изменить положение манекена в графической области, можно ввести значения координат в эти поля вручную.

Точка привязки

Поле наименования существующего точечного объекта (точки, вершины) для размещения манекена.

При активизированном поле система ожидает указания объекта в графической области или в Дереве построения. Доступен процесс создания точки.

Поле может оставаться пустым.

Создать точку

Кнопка для запуска процесса создания точки.

Мужской пол

Женский пол

Группа переключателей, которая позволяет изменить полигональную модель манекена на мужскую или женскую в графической области.

Страна

Список, позволяющий выбрать страну манекена и таким образом изменить его антропометрические характеристики.
В поле Страна отображается наименование текущей страны (по умолчанию — Россия)
Чтобы сменить Страну, следует выбрать вариант из списка.

Перцентиль

Список, позволяющий выбрать перцентиль манекена и таким образом изменить его антропометрические характеристики.
В поле Перцентиль отображается наименование текущего перцентиля (по умолчанию — 50)
Чтобы сменить Перцентиль, следует выбрать вариант из списка.

Поза

Список, позволяющий выбрать системную позу для манекена и таким образом изменить положение его сегментов в графической области. В поле Поза отображается наименование текущей позы (по умолчанию — Стоя, руки вдоль тела).
Чтобы сменить Позу, следует выбрать вариант из списка.

Сменить позу

Кнопка для запуска процесса Сменить позу.

Наименование

Поле имени манекена.
Заполняется автоматически, начиная со значения Манекен:1.
Возможно задать наименование вручную.

Список свойств

Таблица, в которой перечислены основные свойства манекена:
Наименование, Пол, Страна, Перцентиль, Положение референтной точки, Рост.
