В отчетах, размещаемых в графических документах, предусмотрена возможность отображения содержимого строк отчета в виде ссылок на значения свойств в документе-источнике. Такие ссылки создаются автоматически, если на Панели параметров при создании отчета включена опция Данные в виде ссылок. Они отображаются в отчете цветом, установленным для текстовых ссылок (см. раздел Цвет текстовых элементов).

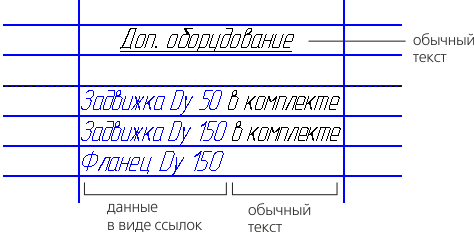

Отображение в отчете данных в виде ссылок

Созданные ссылки нельзя отредактировать вручную или разрушить. До или после ссылки в ячейке можно ввести обычный текст — дополнительную надпись, обозначение, спецзнак и т.д.

Это возможно в следующих режимах:

•в документе — в режиме редактирования таблиц (см. раздел Приемы работы);

•в Окне подготовки данных — в режиме редактирования строки отчета (см. раздел Редактирование строки отчета).

Данные в виде ссылок в отчете — в Окне подготовки данных или в документе — могут изменить цвет. Это означает, что требуется обновление ссылок, либо ссылки стали нерабочими, т.е. потеряна их связь с документом-источником или объектом.

Чтобы обновить ссылки, перестройте отчет. Для восстановления связи устраните причину ее разрыва.

Для перестроения отчета при работе в Окне подготовки данных используется команда Перестроить таблицу – обновить согласно стилю .

Способы вызова команды

В ассоциативном отчете можно выполнить обновление командой Обновить таблицу (см. раздел Обновление таблиц).

Преобразование ссылок в обычный текст

При работе в Окне подготовки данных можно преобразовать данные, представленные в виде ссылок, в обычный текст. Для этого на Панели параметров отключите опцию Данные в виде ссылок, а затем перестройте отчет с помощью команды Перестроить таблицу – обновить согласно стилю .

Полученный после преобразования текст доступен для редактирования. Если в дальнейшем снова включить опцию Данные в виде ссылок и перестроить отчет, то текст станет ссылками, а все изменения будут потеряны.
