Вы можете создавать отчеты, в которых поддерживается ассоциативная связь с документом, по объектам которого он создан.

Ассоциативная связь формируется, если при создании отчета на Панели параметров была включена опция Ассоциативный отчет.

Ассоциативный отчет имеет следующие отличия от простого отчета (созданного при выключенной опции Ассоциативный отчет).

•В ассоциативном отчете поддерживается постоянная связь с документом-источником — документом, по объектам которого был создан отчет. Все изменения, происходящие с объектами в документе-источнике и касающиеся отчета, передаются в отчет. Например, он автоматически пополняется при добавлении объектов в документ-источник с учетом использованного способа указания объектов.
Актуальность отчета достигается за счет обновления данных (см. раздел Обновление таблиц). По желанию пользователя ассоциативность можно разрушить на определенном этапе работы с отчетом (см. раздел Разрушение ассоциативности отчета).

•Ассоциативный отчет представляет собой единый объект, который может состоять из нескольких таблиц. Он отображается в документе в дополнительной внешней рамке, показанной пунктиром (рис. Ассоциативный отчет). Готовый отчет можно редактировать как в Окне подготовки данных, так и в документе, в котором он размещен (см. раздел Редактирование).

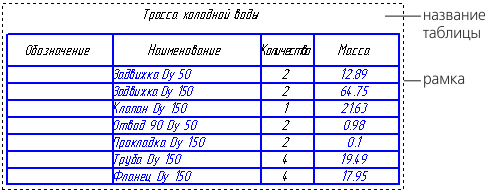

Ассоциативный отчет

Контекстное меню ассоциативного отчета содержит как типовые команды работы с объектом, например, вырезание, копирование, создание гиперссылок и др., так и команды редактирования отчета в Окне подготовки данных, открытия документа-источника, ввода названий, обновления (см. рисунок).

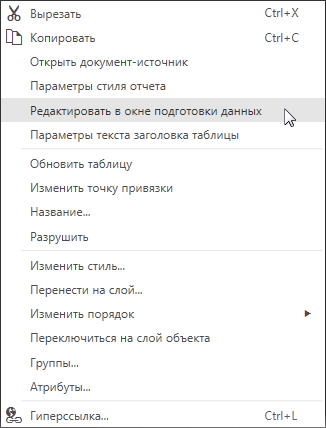

Контекстное меню ассоциативного отчета
