Еще один способ ввода объектов спецификации — создание исполнений текущего объекта. Исполнения создаются только для базовых объектов спецификации, которые удовлетворяют следующим условиям:

•сортировка производится по колонке Обозначение,

•тип данных в колонке Обозначение — текст.

Для создания одного или нескольких исполнений объекта спецификации выполните следующие действия.

1.Выделите исходный объект — базовый объект спецификации, исполнения которого нужно создать.

2.Вызовите команду Вставка — Исполнение .

3.В появившемся на экране диалоге введите номера исполнений объекта (рис. Диалог ввода номеров исполнений).

Номера должны разделяться запятыми и дефисами. Нумерация исполнений может быть не сплошной.

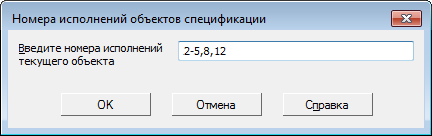

Диалог ввода номеров исполнений

В результате в спецификации возникнут новые объекты, отличающиеся от своего прототипа только суффиксами в обозначении. Это — объекты-исполнения.

Например, если ввести номера исполнений «2–5,8,12», то в спецификации появится 6 новых объектов, а их обозначение будет отличаться от обозначения объекта, для которого создаются исполнения, суффиксами –02, –03, –04, –05, –08 и –12.

При выделении объекта-исполнения в группе Настройки объекта на Панели параметров активизируется переключатель Объект-исполнение.

Отображение обозначений и позиций исполнений зависит от настройки текущей спецификации. Для просмотра и/или изменения этой настройки вызовите команду Настройка — Настройка спецификации и в появившемся диалоге настройки спецификации активизируйте вкладку Блоки исполнений (рис. Настройка создания исполнений объектов).

Настройка создания исполнений объектов

Отображением обозначений и позиций исполнений управляет группа элементов Формировать обозначения исполнений объектов.

•Если включен вариант Показывать полностью, то обозначения новых объектов состоят из обозначения исходного объекта с добавлением суффикса — номера исполнения (рис. Объекты-исполнения. Обозначение показано полностью).

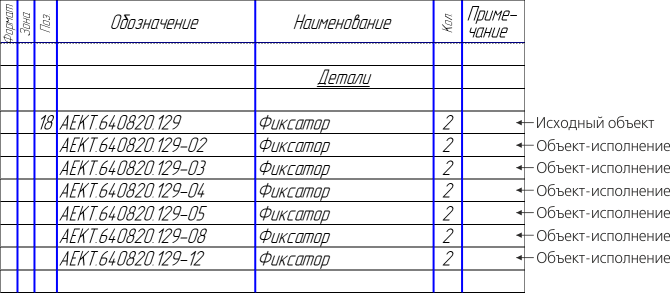

Объекты-исполнения. Обозначение показано полностью

•Если включен вариант Показывать только номер, то обозначения новых объектов так же состоят из обозначения исходного объекта с добавлением номера исполнения, однако постоянная часть обозначения в таблице спецификации не отображается — в ней виден только номер исполнения (рис. Объекты-исполнения. В обозначении показан только номер исполнения).

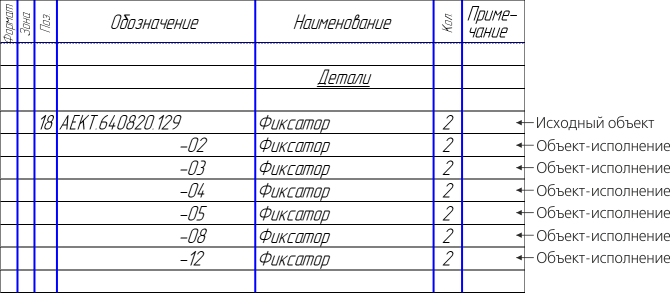

Объекты-исполнения. В обозначении показан только номер исполнения

Автоматическая сортировка объектов происходит с учетом полного обозначения. Благодаря этому объекты-исполнения располагаются по порядку номеров за своим исходным объектом даже в том случае, если в колонке Обозначение показываются только их номера. Именно поэтому объекты-исполнения можно создать только в тех разделах спецификации, которые сортируются по обозначению.

•Если опция Позиции возрастают отключена, то в настройках объектов спецификации, созданных путем добавления исполнений, автоматически отключаются опции Позиция возрастает и Показывать позицию. Опция Объект-исполнение в настройках объектов-исполнений всегда автоматически включается. О настройках объектов спецификации см. раздел Настройки объекта спецификации.
