КОМПАС-3D v24

Текст технических требований автоматически размещается над основной надписью первого или последнего (в зависимости от настройки, см. раздел Технические требования листа. Если там не умещается весь текст, то выполняется автоматическая разбивка технических требований на страницы и размещение их со сдвигом влево.

В том случае, если текст технических требований выходит за пределы формата, следует установить больший формат чертежа. Если же технические требования достаточно объемные (например, для больших сборочных единиц строительных объектов) и состоят из десятка и более страниц, целесообразно оформить их на отдельном листе в виде текстового документа (о создании текстовых документов см. раздел Создание текстового документа).

При необходимости вы можете принудительно разбить технические требования на страницы и по отдельности разместить их на поле чертежа.

Для этого войдите в режим размещения технических требований и уменьшите вертикальный размер рамки технических требований (см. раздел Размещение технических требований на чертеже). Вокруг той части технических требований, которая не уместилась в рамке (на первой странице), будет создана новая рамка (вторая страница).

Вторая и последующие страницы технических требований автоматически размещаются на свободном месте листа в соответствии со стандартными правилами.

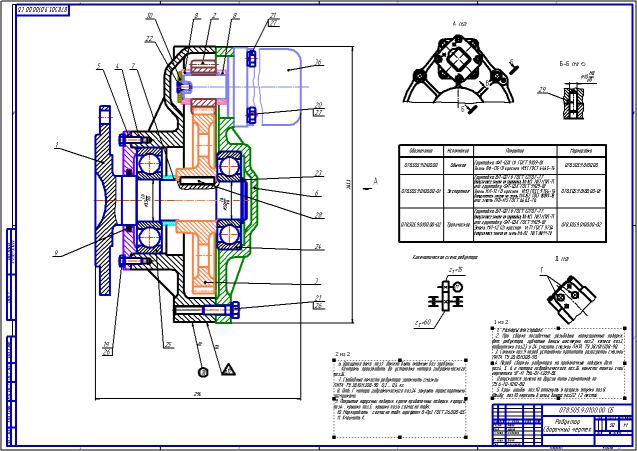

Пример разбиения технических требований на две страницы показан на рисунке.

Разбиение технических требований на страницы

Можно выполнить и обратную операцию. Если растянуть исходную рамку до нужных размеров, то весь текст вновь разместится в ней, а дополнительные рамки удалятся.

Чтобы восстановить умолчательные размеры и положение страниц технических требований, вызовите из их контекстного меню команду Авторазмещение.

При авторазмещении ширина технических требований равна ширине основной надписи (с отступом слева и справа по 5 мм). Первая их страница размещается над основной надписью. Если высота листа не позволяет разместить технические требования в одну колонку, формируются последующие страницы технических требований, расположенные слева от основной надписи.

В зависимости от настройки умолчательным местом расположения технических требований может являться первый лист или последние листы чертежа.
