Основной инструмент управления листами чертежа — Дерево документа. В нем выполняются все действия по управлению листами.

По умолчанию список листов свернут. Чтобы его раскрыть, щелкните по значку слева от пиктограммы Листы .

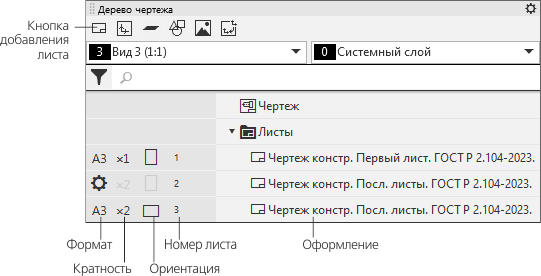

Листы в Дереве чертежа

Выбор размера и ориентации листа

Текущие формат, кратность и ориентация листа отображаются в виде пиктограмм в полях левой части Дерева, см. рисунок.

Сменить формат, кратность и ориентацию можно одним из следующих способов:

•Щелчок мышью на соответствующей пиктограмме в Дереве. Этот способ позволяет изменять параметры листов по отдельности.

•Щелчок в поле формата раскрывает список стандартных форматов. Последний пункт списка — Пользовательский формат, при его выборе появляется диалог настройки формата, в котором можно задать произвольный размер листа.

•Щелчок в поле кратности раскрывает список множителей. Если размеры листа нестандартные, изменение кратности невозможно.

•Щелчок в поле ориентации меняет текущую ориентацию на противоположную. Если размеры листа нестандартные, изменение ориентации невозможно.

•Выделение листа (листов) в Дереве и вызов из контекстного меню команды Формат. Этот способ позволяет изменять параметры сразу нескольких листов. После вызова команды на экране появляется диалог выбора формата, в котором можно задать указанные параметры.

Выбор оформления листа

Оформление — это совокупность рамок листа (внешней и внутренней) и таблиц (основной надписи и др.). Оформления, поставляемые с КОМПАС-3D, хранятся в библиотеках — файлах *.lyt, расположенных в подпапке \Sys главной папки системы. Основная библиотека оформлений, использующаяся при создании документов, — Graphic_2023.lyt . Возможно также формирование пользовательских библиотек оформлений, см. раздел Основные надписи и оформления документов.

Благодаря тому, что каждому листу присвоено оформление, вам не нужно вычерчивать рамки и таблицы основной надписи.

Название текущего оформления листа отображается в правой части Дерева документа, см. рисунок.

Выбор оформления производится в специальном диалоге. В нем можно указать нужное оформление из текущей библиотеки, сменить библиотеку или отказаться от использования оформления для листа. Лист без оформления не имеет рамок и основной надписи.

Диалог выбора оформления можно вызвать следующими способами:

•Дважды щелкнуть мышью на названии текущего оформления листа в Дереве чертежа.

•Вызвать команду Изменить оформление... из контекстного меню любой таблицы оформления на этом листе в графической области документа.

•Выделить лист (листы) в Дереве чертежа и вызвать из контекстного меню команду Оформление. Данный способ, в отличие от двух предыдущих, позволяет сменить оформление сразу нескольких листов.

Смотрите также

Хранение в документе информации об используемом оформлении

Добавление листов

Для добавления нового листа в чертеж предусмотрены следующие варианты:

•Добавить лист с умолчательными параметрами.
Для этого нажмите кнопку Добавить лист в заголовке Дерева чертежа или вызовите команду Лист из меню Вставка. Новый лист появится после выделенного листа или после всех имеющихся в чертеже листов, если ни один из них не был выделен. Формат и оформление листа определяются настройкой новых листов в текущем чертеже.

•Добавить лист с такими же параметрами, как у выделенного листа.
Для этого выделите нужный лист в Дереве чертежа и вызовите из контекстного меню команду Добавить лист по образцу. Новый лист появится после указанного и будет иметь те же формат, кратность, ориентацию и оформление.

Удаление листов

Чтобы удалить из чертежа один или несколько листов, выделите их в Дереве чертежа и воспользуйтесь одним из следующих способов:

•вызовите команду Удалить из контекстного меню или из меню Правка,

•нажмите клавишу <Delete>.

Рамки и основная надпись будут удалены.

Переход к выбранному листу

Отобразить выбранный лист в графической области документа можно одним из следующих способов:

•Выделите нужный лист в Дереве чертежа и вызовите из контекстного меню команду Показать лист.

•Дважды щелкните мышью по пиктограмме листа в Дереве чертежа (она находится слева от названия оформления).

Изображение в графической области будет сдвинуто так, чтобы выбранный лист оказался в центре графической области. Если при текущем масштабе отображения лист не виден полностью, то масштаб уменьшается так, чтобы он был виден.
