Тип построения |
Scroll |
Элемент вращения образуется путем поворота сечения вокруг оси. В зависимости от формы сечения и его положения относительно оси элемент может строиться по типу или тороида, или сфероида.
Построение тороида доступно для объектов сечения независимо от типа и формы. Если для объектов также доступно построение сфероида, то между типами построения можно выбирать. Тогда в Основном разделе Панели параметров присутствует группа кнопок Тип построения.

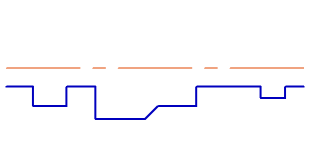

Построение и сфероида, и тороида доступно для разомкнутых объектов сечения, представляющих собой эскиз или контур, построенный по линиям плоского объекта, при условии, что ось вращения лежит в плоскости сечения. Ели сечение содержит только такие объекты, то после указания объектов сечения и выбора оси появляется группа кнопок выбора типа построения. Чтобы выбрать нужный тип, нажмите соответствующую кнопку.
Сфероид
При построении сфероида конечные точки сечения проецируются на ось вращения. Построение элемента производится с учетом отрезков, соединяющих точки с их проекциями. В результате получается элемент, который может быть сплошным или тонкостенным. Подробнее о сплошных и тонкостенных элементах...
|
Для получения предсказуемого результата линии в сечении должны располагаться таким образом, чтобы при проецировании конечных точек на ось вращения не было самопересечений контура сечения. |
|
Тороид
При построении тороида вращается только само сечение. К получившейся поверхности добавляется слой материала. В результате получается тонкостенный элемент. Построение сплошного элемента недоступно.
|
|
Если в набор объектов сечения входят объекты, для которых невозможно построить сфероид, то группа выбора типа построения отсутствует. |
