Сплошной и тонкостенный элементы |
Scroll |
Элементы, которые получаются в результате выдавливания, вращения, построения по сечениям или по траектории, а также некоторых других операций могут быть сплошными и тонкостенными. Примеры сплошных и тонкостенных элементов приведены на рисунках Выдавливание грани, Вращение грани, Элемент по сечениям.
В зависимости от типа и формы сечения, а также от параметров операции результирующий элемент может быть либо и сплошным, и тонкостенным, либо только тонкостенным. Например, при построении выдавливания для замкнутого эскиза можно получить как сплошной, так и тонкостенный элемент, а для разомкнутого эскиза — только тонкостенный элемент.
Для выбора между вариантами сплошной/тонкостенный используется переключатель Тонкостенный элемент, расположенный в одноименной секции. Переключатель может находиться в следующих положениях:
•положение I (включено) — создается тонкостенный элемент,
•положение 0 (отключено) — создается сплошной элемент.
Если создается сплошной элемент, то никаких дополнительных параметров задавать не требуется.
Если создается тонкостенный элемент, то требуется определить направление построение стенки и ее толщину (см. ниже).
Тонкостенный элемент представляет собой полый элемент без торцов. Он формируется добавлением слоя материала к поверхности, полученной движением контура. Толщина слоя материала задается пользователем.
|
Получившийся элемент может не быть «тонкостенным» в прямом смысле этого слова. Понятие «тонкая стенка» введено условно, чтобы отличать пустотелый элемент от сплошного. |
Примеры тонкостенных элементов показаны на рисунках.
|
|
|
|
|
Примеры тонкостенных элементов
Параметры тонкостенного элемента настраиваются в секции Тонкостенный элемент.
Порядок действий
1.Установите переключатель Тонкостенный элемент в положение I (включено).
2.Определите направление добавления слоя материала и толщину этого слоя одним из приведенных ниже способов.
•В одном направлении:
•прямое направление — введите положительное значение в поле Толщина 1, при этом Толщина 2 должна быть равна нулю,
•обратное направление — введите положительное значение в поле Толщина 2, при этом Толщина 1 должна быть равна нулю.
•В двух направлениях — введите в поля Толщина 1 и Толщина 2 значения, отличные от нуля. Одно из значений может быть отрицательным. Отрицательная толщина отсчитывается в направлении, противоположном положительному и означает удаление материала. Это позволяет построить тонкостенный элемент, отстоящий от исходной поверхности (см. рисунок ниже под буквой «б»). Для корректного построения заданное отрицательное значение должно быть по модулю меньше положительного.
|
Значения, содержащиеся в полях Толщина 1 и Толщина 2, можно менять местами с помощью кнопки Поменять местами При добавлении слоя материала в одном направлении данная кнопка, фактически, меняет направление на обратное. |
•Симметрично в обе стороны — установите переключатель Симметричная толщина в положение I (включено) и введите в поле Толщина суммарную толщину. Допускаются только положительные значения.
|
|

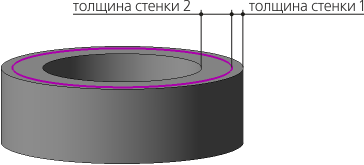

а) |

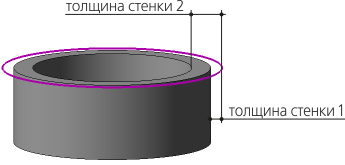

б) |
Пример построения тонкостенного элемента при выдавливании
(материал добавляется в двух направлениях; сечение показано утолщенной линией)
а) толщина стенки 1 и толщина стенки 2 положительные;
б) толщина стенки 2 не изменилась, а толщина стенки 1 получила противоположный знак
|
Если боковые стенки тонкостенного элемента выдавливания имеют уклон, заданная толщина соблюдается в плоскости сечения и параллельных ей плоскостях. |
|
Существуют другие способы получения тонкостенной модели: •преобразование сплошного тела в оболочку командой Оболочка, •добавление слоя материала к поверхности командой Придать толщину. |
