Обозначение допуска формы и расположения поверхностей в чертеже и модели может содержать дополнительные знаки — обозначения пересекающей и/или ориентирующей плоскости (см. ГОСТ Р 2.308-2023). Чтобы добавить обозначение, укажите его в группе элементов Знак на Панели параметров.

Пересекающая плоскость — применяется, если допуск относится к элементу поверхности, расположенному в определенной плоскости, например, допуск прямолинейности линии в плоскости, допуск заданного профиля и др.
В чертеже пересекающей плоскостью является плоскость проекции вида, на которой указан допуск.

Ориентирующая плоскость — применяется для указания ориентации ширины поля допуска относительно какого-либо элемента детали в случае, когда нормируемым элементом является средняя линия или средняя точка, а поле допуска ограничено по ширине двумя параллельными плоскостями.
В чертеже ориентацию плоскостей, ограничивающих поле допуска, определяют по направлению соединительной линии рамки допуска.

Знак пересекающей/ориентирующей плоскости представляет собой таблицу, аналогичную таблице допуска, с дополнительными графическими обозначениями и располагается справа от нее. В первой ячейке таблицы вводится символ, который определяет расположение плоскости относительно базы, а во второй — буквенное обозначение соответствующей базы.

Символы расположения пересекающей плоскости относительно базы

Символы расположения ориентирующей плоскости относительно базы

Знак конкретного типа можно разместить в строке рядом с таблицей допуска только один раз.

Для удаления знака служит команда Удалить контекстного меню ячейки таблицы.

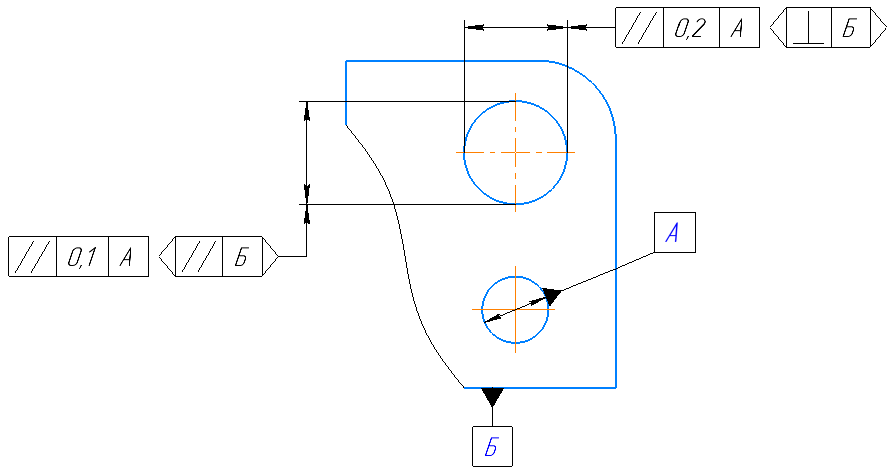

Пример указания ориентирующей плоскости в обозначении допуска формы
