Грани поверхностей и/или тел с нарушенной целостностью можно продлевать за пределы указанных кромок — открытых ребер. Продление поверхности выполняется путем изменения положения указанных кромок или путем создания новых граней, примыкающих к указанным кромкам. Грани продлеваются за пределы указанных кромок на заданную длину или до указанного точечного объекта. Пользователь может выбрать, чем будет являться продлевающий участок: частью исходной поверхности или новой поверхностью. При выборе второго варианта можно продлевать грани поверхности или тела, примыкающие к ребру (цепочке ребер), которое не является открытым.

Продление поверхности от открытого ребра

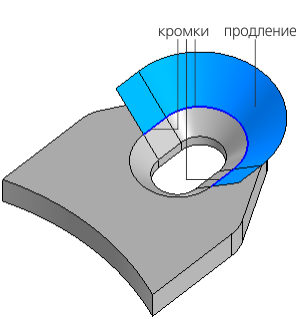

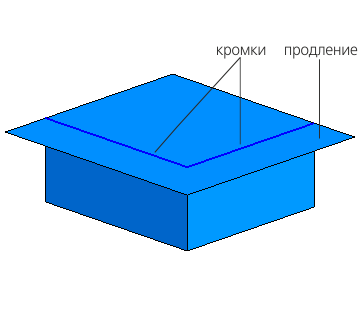

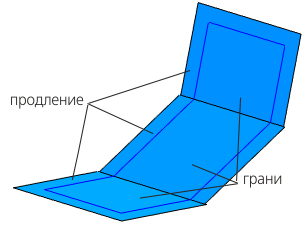

а) продление отдельной грани, б) продление граней в многогранной поверхности

Продление поверхности от ребра, которое не является открытым

а) продление грани поверхности, б) продление граней тела
