В данном упражнении разрабатывается шаблон для обозначений резисторов, использующихся в приведенных выше примерах. Приемы работы, которые уже изучены вами при выполнении предыдущих упражнений, подробно не описываются.

1.Создайте в библиотеке Spc.lat раздел Электротехнические обозначения, а в нем — новый тип атрибута Резистор.

2.Добавьте в тип атрибута 8 строк, чтобы вместе с имеющейся получилось 9 строк для описания 9 колонок шаблона. Настройте колонки в соответствии с таблицей Настройки колонок шаблона обозначений резисторов.

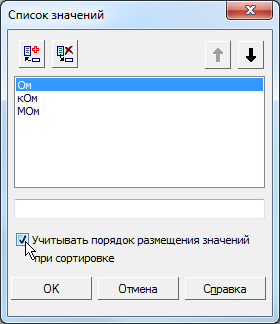

2.1. При вводе списка значений для седьмой колонки расположите строки в порядке: Ом, кОм, МОм (см. рисунок). При необходимости воспользуйтесь кнопками Переместить значение в списке вверх и Переместить значение в списке вниз , находящимися над списком.

2.2. Включите опцию Учитывать порядок размещения значений при сортировке. Благодаря этому сортировка по полю Единица измерения номинального значения будет производится в порядке следования строк: вначале окажутся резисторы, сопротивление которых указано в омах, за ними — резисторы с сопротивлением в килоомах и, наконец, резисторы с сопротивлением в мегаомах. Внутри групп с одинаковыми единицами измерения резисторы будут располагаться в порядке увеличения номинального значения сопротивления.

Настройки колонок шаблона обозначений резисторов

3.Задайте ключи атрибута 100, 5 и 1 — чтобы шаблон мог использоваться при создании объектов спецификации в разделе Стандартные изделия.

4.Закройте диалог настройки структуры типа атрибута и диалог работы с библиотеками атрибутов.

5.Создайте новую спецификацию со стилем Простая спецификация ГОСТ Р 2.106-2019 из системной библиотеки Graphic_2023.lyt.

6.Создайте в ней раздел Стандартные изделия, а в нем — несколько объектов по шаблону Резистор с разными значениями сопротивления и единицами его измерения.

7.Убедитесь в правильности сортировки созданных объектов. Если правила сортировки не выполняются, вернитесь в библиотеку Spc.lat и проверьте настройку атрибута Резистор.
