Построение массива по сетке |
Scroll |
Для построения массива, экземпляры которого располагаются в узлах параллелограммной сетки, служит команда Массив по сетке
.
Порядок действий
1.Выберите исходные объекты для построения массива. Для этого в подпроцессе Выбор объектов укажите нужные объекты и нажмите кнопку Создать объект
.
На Панели параметров появятся элементы управления массивом. Наименования выбранных объектов отображаются в поле Объекты.
|
Если объекты указаны до вызова команды Массив по сетке, то подпроцесс выбора объектов не запускается. Система сразу переходит к построению массива. Если требуется выбрать другие исходные объекты, щелкните по ссылке Объекты и укажите новые объекты в подпроцессе выбора объектов. |
В графической области отображается фантом массива. Экземпляры массива располагаются в узлах параллелограммной сетки. Базовые точки экземпляров совпадают с узлами сетки. Базовая точка исходного экземпляра определяется автоматически, изменить ее нельзя.
|

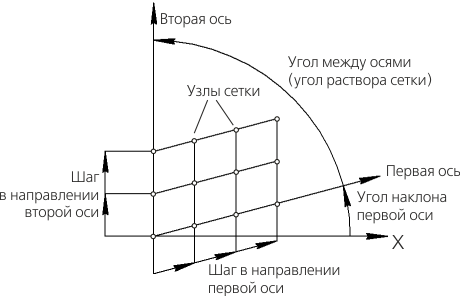

Схема образования массива по сетке
2.С помощью групп элементов Направление 1 и Направление 2 задайте параметры параллелограммной сетки. Подробнее...
Параметры сетки также можно изменять в графической области, перемещая характерные точки. Подробнее...
3.Если требуется, чтобы к массиву были автоматически проставлены размеры, включите опцию С размерами. Подробнее...
4.Вы можете удалить некоторые экземпляры массива и восстановить удаленные. Для этого используется секция Удаленные экземпляры. Подробнее...
5.Для завершения построения массива нажмите кнопку Создать объект .
В документе будет создан массив. В Дереве документа появится объект с пиктограммой . Подробнее об отображении массивов в Дереве...
На объекты массива автоматически накладывается ограничение Массив по сетке. Ограничения объектов отображаются в графической области в режиме просмотра ограничений или при выделении объектов массива. У исходного объекта ограничение Массив по сетке показывается значком
, а у объектов-копий — значком
.
