КОМПАС-3D v24

После развертывания Панели состава изделия на ней отображаются свойства, показ которых включен в текущем документе.

Чтобы изменить набор колонок в таблице свойств (и, соответственно, список свойств текущей модели), щелкните на кнопке Настройка столбцов . Появится список доступных в текущей модели свойств. Те из них, которые уже отображаются на Панели состава изделия, отмечены «галочкой» и находятся вверху списка. За ними через разделитель следуют свойства, которые не показаны в таблице. Чтобы включить/отключить показ того или иного свойства, щелкните на нем мышью.

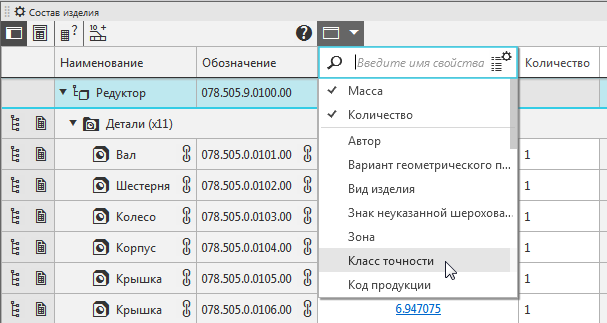

Выбор свойств для отображения на Панели состава изделия

Возможен поиск свойств в списке: для этого введите имя искомого свойства в верхнюю строку.

В правом верхнем углу списка находится кнопка вызова команды Управление свойствами . Также эта команда доступна в контекстном меню заголовка любой колонки, кроме Наименование и Обозначение. Команда вызывает диалог, в котором можно создать для документа новые свойства, скопировать в документ свойства из библиотек, а также включить/отключить отображение уже имеющихся свойств.

Чтобы скрыть ту или иную колонку таблицы, отключите ее опцию в списке кнопки Настройка столбцов или вызовите из контекстного меню заголовка нужной колонки команду Отключить показ свойства. Скрыть колонки Наименование и Обозначение невозможно.

Порядок следования колонок в таблице можно настроить. Чтобы переместить нужную колонку, подведите мышь к ее заголовку. Курсор изменит вид — превратится в четырехстороннюю стрелку . Нажмите левую кнопку мыши и, не отпуская ее, перемещайте колонку в нужном направлении. Когда колонка займет требуемое положение, отпустите кнопку.

Если требуется изменить ширину колонки, подведите мышь к правому краю ее заголовка. Курсор изменит вид — превратится в двустороннюю стрелку . Нажмите левую кнопку мыши и, не отпуская ее, перемещайте мышь в нужном направлении. Когда требуемая ширина колонки будет достигнута, отпустите кнопку.

Колонки Наименование и Обозначение невозможно поменять местами.
