Элемент

Описание

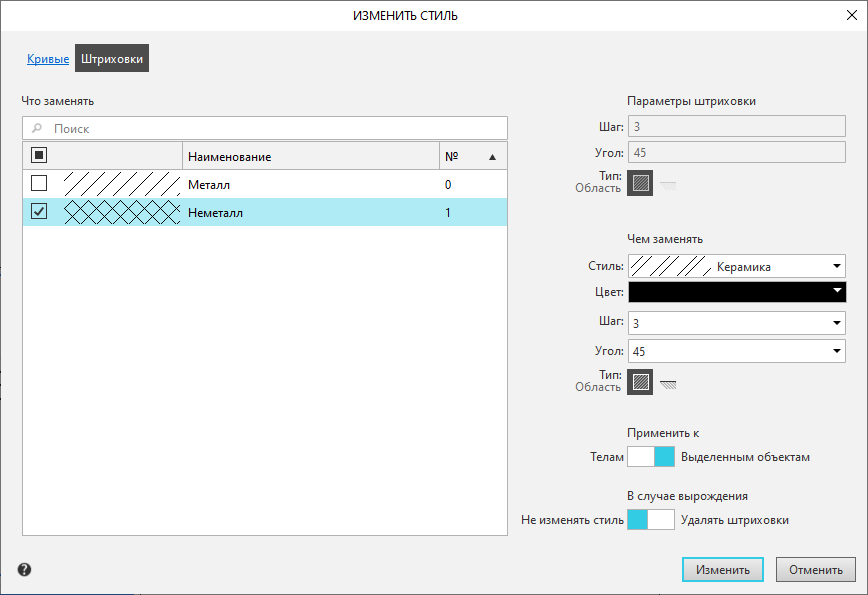

Что заменять

Окно со списком стилей, которыми оформлены выделенные объекты. Список представлен в виде таблицы и служит для выбора стилей, подлежащих замене.

Первая колонка таблицы содержит опции, включающие/отключающие замену для соответствующих стилей. Опция в заголовке колонки позволяет включить/отключить замену сразу всех стилей в списке. Может находиться в одном из трех состояний:

•включено  — все опции в списке включены (все перечисленные на странице стили будут заменены),

•не определено  — список содержит как включенные, так и отключенные опции (стили с включенными опциями будут заменены, а с отключенными — нет),

•отключено  — все опции в списке отключены (ни один стиль из списка не будет заменен).

Если состояние опции не определено, щелчок по опции отключит ее, следующий щелчок — включит.

Вторая колонка содержит образец стиля (для всех стилей, кроме стилей текстов), третья — наименование и четвертая — номер стиля.

Возможна сортировка стилей и поиск стиля по наименованию или номеру.

Для выполнения (или изменения направления) сортировки щелкните по заголовку соответствующей колонки — порядок строк в таблице изменится.

Для поиска введите искомые символы в поле над списком — в таблице останутся только строки, содержащие указанные символы.

Все отмеченные стили будут заменены одним, т.е. объекты, исходно имевшие разные стили, в результате замены получат один и тот же стиль. Применить разные заменяющие стили для разных исходных за один вызов команды невозможно.

Параметры штриховки
(только для штриховок)

Группа элементов для просмотра параметров стиля штриховки, строка которого выделена в таблице.

Чем заменять

Группа элементов, позволяющая указать стиль, который заменит отмеченные в таблице стили.

Стиль

Список для выбора заменяющего стиля. В списке перечислены все доступные в документе стили. Последняя строка — Другой стиль... — позволяет выбрать стиль из библиотеки или набора.

Дополнительно при настройке заменяющего стиля штриховки:

Цвет, Шаг, Угол, Тип,
Ширина полосы (для типа Полоса)

Поля для задания параметров заменяющей штриховки.

Применить к

Переключатель для выбора способа смены стиля. Доступен, если выделена хотя бы одна штриховка, параметры которой получены из модели.
Положения переключателя:

•Телам — заменяются одновременно:
- стили выделенных штриховок;
- стили невыделенных штриховок во всех ассоциативных видах для тех тел, чьи стили попали в группу выделения и отмечены как заменяемые.

•Выделенным объектам — заменяются стили только выделенных штриховок (умолчательный способ).

В случае вырождения

Переключатель для выбора способа обработки случаев, когда в результате замены штриховки ни одна ее линия не отобразится в заштрихованной области. Это может произойти, например, если штриховка с большим шагом применяется к области с маленькой площадью. Поскольку такая штриховка не будет видна в документе, она не создается.
Положения переключателя:

•Удалять штриховки,

•Не изменять стиль.
