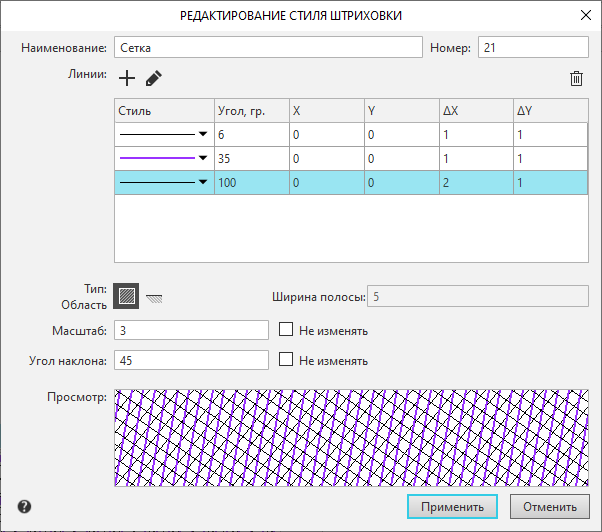

Диалог создания/редактирования стиля штриховки |
Scroll |
Позволяет создать новый или отредактировать существующий пользовательский стиль штриховки. Стили можно хранить непосредственно в документе, в наборе или в библиотеке стилей.
Описание элементов управления диалога приведено в таблице.
Описание элементов управления
Элемент |
Описание |
||
Наименование |
Поле для ввода/редактирования имени стиля. Рекомендуется давать стилям информативные названия, хорошо отражающие назначения стилей. В дальнейшем это упростит поиск стиля в списке. |
||
Номер |
Поле для ввода номера стиля. Номер стиля в библиотеке должен быть уникальным для этой библиотеки. При попытке ввода номера, который уже используется, на экране появится предупреждающее сообщение. Подробнее о нумерации стилей... |
||
Группа Линии |
|
||
Список линий |
В окне отображается список линий для формирования штриховки. Список представлен в виде таблицы, строки которой содержат поля с параметрами линии. |
||
Стиль |
В поле отображается стиль линии. Стиль линии выбирается из раскрывающегося списка. |
||
|
Угол, гр. |
Поле для ввода угла наклона линии штриховки к оси Х системы координат штриховки. Значение задается в градусах. |
|
|
X, Y |
Поля для ввода абсциссы и ординаты начальной точки линии в системе координат штриховки. Начальной точкой сплошной линии является ее произвольная точка, а прерывистой линии — точка начала штриха в первом сочетании штрих-промежуток. |
|
|
ΔX |
Поле для ввода смещения следующей линии относительно предыдущей по направлению линии. Значение нужно вводить только для прерывистых линий. |
|
|
ΔY |
Поле для ввода шага линий штриховки — расстояния между соседними линиями. Отсчет выполняется перпендикулярно направлению линии. |
|
|
Добавить |
Кнопка позволяет добавить в список линий новую линию. Новая линия всегда добавляется в конец списка. Вызывает диалог параметров линии штриховки. |
|
|
Редактировать |
Кнопка позволяет изменить параметры линии, выделенной в списке. Вызывает диалог параметров линии штриховки. |
|
|
Удалить |
Кнопка позволяет удалить линию из списка линий для формирования штриховки. |
|
Группа Тип |
|
||
|
Область |
Тип штриховки, при котором штриховкой заполняется вся область внутри границы. |
|
|
Полоса |
Тип штриховки, при котором штриховка строится в виде полосы вдоль границы. |
|
Ширина полосы |
Поле позволяет задать ширину полосы штриховки. Значения задаются в миллиметрах. Диапазон допустимых значений — 0,01…5000 мм. Поле доступно при выборе типа штриховки Полоса. |
||
Масштаб |
Поле для ввода масштаба изображения штриховки. На коэффициент, указанный в этом поле, умножаются значения параметров линии, заданные в группе Линии, а также длины штрихов и промежутков в прерывистых линиях. Толщина линии не изменяется. |
||
Угол наклона |
Поле для ввода угла наклона изображения штриховки. |
||
Не изменять |
Опция управляет возможностью изменения соответствующего параметра — масштаба или угла — при создании в документе штриховки данного стиля. Если опция отключена, то при создании штриховки на Панели параметров присутствует поле Шаг/Угол. Подробнее об отображении штриховки... |
||
Просмотр |
Поле просмотра создаваемой/редактируемой штриховки. |
||
Для завершения создания/редактирования стиля штриховки нажмите кнопку Применить. Чтобы выйти из диалога без сохранения стиля, нажмите кнопку Отменить.
