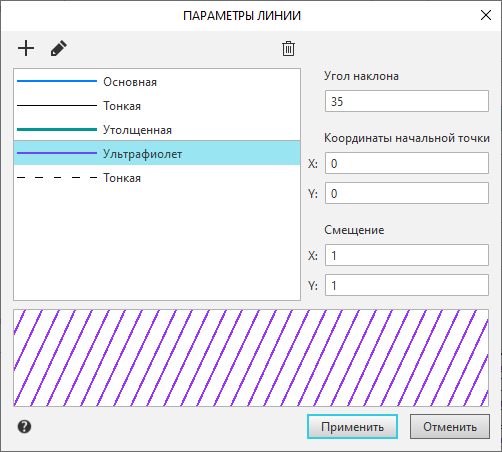

Список линий

В окне отображается список линий для формирования штриховки. Список состоит из линий системных и пользовательских стилей.

В начале списка отображаются линии системных стилей — Основная, Тонкая и Утолщенная. Системные стили линий нельзя редактировать или удалять из списка.

После линий системных стилей располагаются линии пользовательских стилей. Пользовательские стили линий создаются и редактируются пользователем с помощью кнопок, расположенных над списком. Кнопки описаны ниже.

Сформированный список линий доступен только внутри данного стиля штриховки.

Добавить

Кнопка позволяет создать новый пользовательский стиль линии.

Вызывает диалог создания нового стиля линии.

Редактировать

Кнопка позволяет отредактировать выделенный в списке пользовательский стиль линии.

Вызывает диалог редактирования стиля линии.

Удалить

Кнопка позволяет удалить выделенный в списке пользовательский стиль линии. При удалении пользовательского стиля все линии данной штриховки, для которых применялся этот стиль, будут отрисовываться системным стилем линии Основная.

Угол наклона

Поле для ввода угла наклона исходной линии штриховки к оси Х системы координат штриховки. Значение задается в градусах.

Группа Координаты начальной точки

X, Y

Поля для ввода абсциссы и ординаты начальной точки исходной линии в системе координат штриховки.

Начальной точкой сплошной линии является ее произвольная точка, а прерывистой линии — точка начала штриха в первом сочетании штрих-промежуток.

Группа Смещение

X

Поле для ввода смещения следующей линии относительно предыдущей по направлению линии.

Значение нужно вводить только для прерывистых линий.

Y

Поле для ввода шага линий штриховки — расстояния между соседними линиями. Отсчет выполняется перпендикулярно направлению линии.

Поле просмотра

Поле просмотра линии для формирования стиля штриховки.
