КОМПАС-3D v24

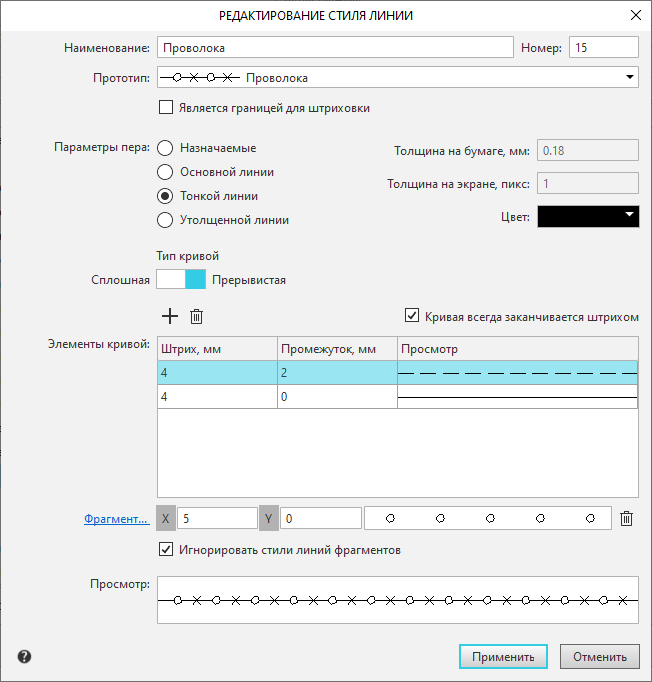

Элемент

Описание

Наименование

Поле для ввода/редактирования имени стиля.

Рекомендуется давать стилям информативные названия, которые хорошо отражают назначения стилей. В дальнейшем это упростит поиск стиля в списке.

Номер

Поле для ввода/редактирования номера стиля.

Правила нумерации стилей изложены в разделе Номер стиля.

Прототип

В поле отображается стиль линии, используемый в качестве шаблона (прототипа) для вновь создаваемого стиля линии.

Стиль линии выбирается из раскрывающегося списка.

Прототип удобно использовать, если новый стиль является модификацией уже имеющегося.

После выбора стиля-прототипа в диалоге включаются опции и появляются значения, соответствующие параметрам выбранного стиля линии.

Является границей для штриховки

Включение этой опции означает, что линии данного стиля будут учитываться системой при автоматическом определении границ штриховки.

Опция Является границей для штриховки отсутствует в диалоге, вызванном для формирования линий пользовательского стиля штриховки.

Группа Параметры пера

Группа элементов позволяет задать параметры отрисовки линии на экране и при выводе на печать.

Назначаемые

Опция позволяет вручную задать параметры пера. После ее включения становятся доступными поля ввода толщины линии.

Основной/

Тонкой/

Утолщенной линии

Опции позволяют выбрать одну из системных линий (Основную, Тонкую или Утолщенную), параметры отрисовки которой будут применены для отрисовки линии настраиваемого стиля.

При включении любой из этих опций поля ввода толщины линии становятся недоступными.

Если параметры выбранной системной линии изменятся, то изменится также внешний вид линий пользовательского стиля, при настройке которого была включена соответствующая опция. Подробнее о настройке системных стилей линий...

Толщина на бумаге, мм

Поле для задания толщины отрисовки линии при выводе на бумагу.

Значение задается в миллиметрах.

Поле доступно при включенной опции Назначаемые.

Толщина на экране, пикс

Поле для задания толщины отрисовки линии на экране.

Значение задается в пикселах.

Поле доступно при включенной опции Назначаемые.

Цвет

В поле отображается текущий цвет линии.

Раскрывающийся список позволяет задать цвет. Щелчок на строке Другие цвета выводит на экран расширенный диалог выбора цвета.

Тип кривой

Переключатель позволяет выбрать нужный тип линии: Сплошная или Прерывистая.

Если переключатель находится в положении Прерывистая, то в диалоге отображается группа Элементы кривой.

Группа Элементы кривой

Группа элементов позволяет задать параметры прерывистой линии. Элементы доступны, если переключатель Тип кривой находится в положении Прерывистая.

Список сочетаний штрих-промежуток

В окне отображается список сочетаний штрих-промежуток для формирования стиля прерывистой линии. Список представлен в виде таблицы, строки которой содержат поля с длинами штрихов и промежутков.

Прерывистая линия представляет собой последовательность этих сочетаний.

Штрих, мм

Промежуток, мм

Поля для ввода длин штрихов и промежутков.

Значения задаются в миллиметрах.

Просмотр

В поле отображается внешний вид сочетания штрих-промежуток.

Добавить

Кнопка позволяет создать новое сочетание штрих-промежуток.

Размеры штриха и промежутка в новом сочетании такие же, как в сочетании, выделенном перед созданием нового.

Новое сочетание добавляется в конец списка.

Удалить

Кнопка позволяет удалить сочетание штрих-промежуток, выделенное в списке.

Кривая всегда заканчивается штрихом

Опция позволяет указать, будет ли линия начинаться и заканчиваться штрихом, а не промежутком. Если опция включена, то производится подгонка длин штрихов путем их пропорционального изменения.

Состояние опции учитывается при отрисовке линии, если штрихи имеют ненулевую длину.

Группа Фрагмент

Группа элементов позволяет добавить к сочетанию штрих-промежуток изображение (фрагмент) и настроить параметры его отображения.

Опция Кривая всегда заканчивается штрихом и группа Фрагмент отсутствуют в диалоге, вызванном для формирования линий пользовательского стиля штриховки.

Фрагмент...

Щелчок по ссылке позволяет добавить к сочетанию штрих-промежуток произвольный КОМПАС-фрагмент (*.frw).

Вызывает диалог выбора файлов.

В каждое сочетание штрих-промежуток можно добавить один фрагмент. Подробнее о стиле линии с фрагментами...

X, Y

Поля для задания смещения начала координат фрагмента относительно начала штриха.

В поле X вводится смещение в направлении штрихов (вдоль линии), в поле Y — смещение перпендикулярно направлению штрихов.

Значения задаются в миллиметрах.

Поле просмотра

В поле отображается фрагмент в том виде, в каком он будет вставлен в сочетание штрих-промежуток.

Удалить фрагмент

Кнопка позволяет удалить фрагмент, добавленный в сочетание штрих-промежуток.

Игнорировать стили линий фрагментов

Опция позволяет задать параметры отрисовки линий фрагментов.

Если опция включена, то для всех линий фрагментов используются параметры отрисовки линии, заданные в группе Параметры пера.

Если опция отключена, то параметры отрисовки линий фрагментов зависят от использованных в них стилей линий следующим образом:

•Пользовательские стили линий фрагмента заменяются системным стилем линии Основная с текущими параметрами (т.е. с цветом и толщиной для экрана и для печати, установленными в системе на момент добавления фрагмента в стиль линии).

•Системные стили линий фрагмента записываются в стиль линии с текущими параметрами (если во время создания фрагмента параметры системных линий были другими, то эти параметры заменяются текущими). Разрывы линий удаляются (т.е. прерывистые линии, такие как Штриховая, Осевая и т.п., заменяются сплошными).

Произвольное редактирование параметров линий фрагмента недоступно ни во время, ни после создания стиля.

Просмотр

В поле отображается внешний вид стиля линии.
