Диалог выбора и настройки списка стилей штриховки |
Scroll |
Позволяет выбрать стиль штриховки для отрисовки указанных объектов, настроить список стилей штриховки для текущего документа.
Сразу после вызова на экране отображается только левая часть диалога со списком стилей штриховки текущего документа. Стили отмечаются значками:
— системный стиль,
— внедренный стиль,
— библиотечный стиль; рядом с названием стиля может отображаться восклицательный знак в красном кружке
, если стиль потерял связь с библиотекой.

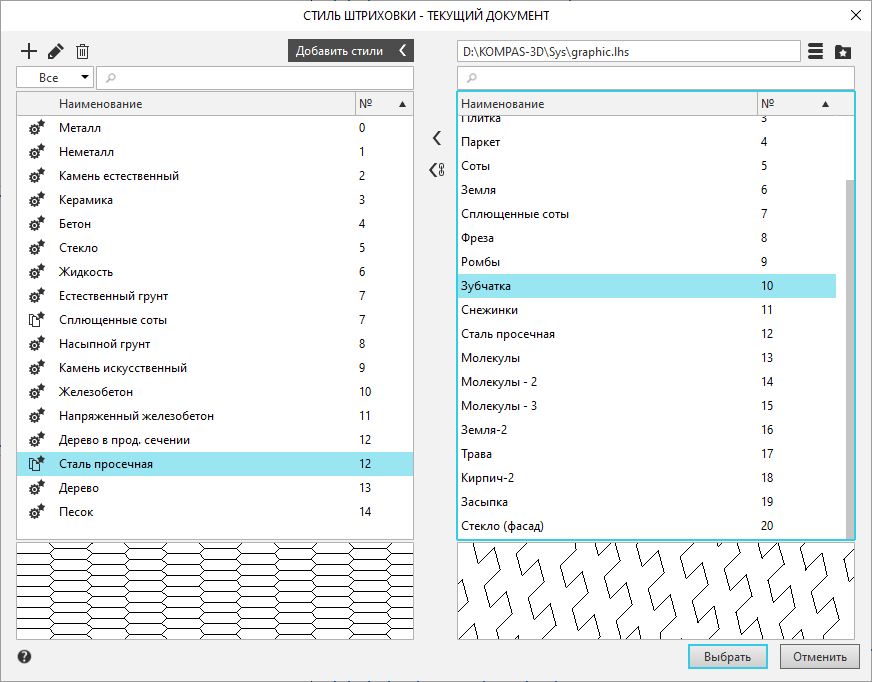

В развернутом виде диалог имеет два окна. Правая часть диалога служит для выбора библиотеки (или набора) стилей и включения стилей из нее в список стилей документа. Активным может быть только одно окно просмотра. Активизация производится щелчком мыши в окне.
Над каждым окном просмотра находится поле поиска, в котором возможен поиск стилей штриховки по номеру и по названию. В левом окне поиск выполняется с учетом фильтрации по типам стилей штриховки. Чтобы найти нужный стиль, введите искомые символы в поле поиска, а затем выберите нужную строку в появившемся списке результатов поиска.
Стили в списке могут быть отсортированы по именам или по номерам. Чтобы изменить сортировку, щелкните мышью по заголовку нужного столбца. В заголовке столбца, по которому сортируются стили, отображается треугольник. Его положение показывает направление сортировки — по возрастанию или по убыванию. Образец стиля, название которого выделено в списке, отображается в поле просмотра в нижней части диалога.
Описание элементов управления
Элемент |
Описание |
|
Элементы управления левого окна |
||
|
Создать |
Кнопка позволяет создать стиль штриховки. Новый стиль добавляется в список стилей документов как внедренный стиль. После нажатия кнопки открывается диалог создания/редактирования стиля штриховки. |
|
Редактировать |
Кнопка позволяет отредактировать выбранный стиль штриховки. Доступна, если в списке стилей документа выбран внедренный стиль. После нажатия кнопки открывается диалог создания/редактирования стиля штриховки. |
|
Удалить |
Кнопка позволяет удалить выбранный стиль (стили). Доступна, если в списке стилей документа выбран неиспользуемый стиль (стили) — внедренный или библиотечный. После нажатия кнопки открывается диалог, в котором требуется подтвердить удаление или отказаться от него. |
|
Фильтр |
Поле служит для выбора фильтра списка стилей штриховки текущего документа. Набор фильтров определяется фактическим составом списка стилей штриховки на данный момент. Полный набор включает в себя следующие фильтры. •Все •Системные стили •Внедренные стили •Библиотечные стили По умолчанию в списке выбран вариант Все, который соответствует полному наполнению списка. Чтобы применить фильтр, выберите его из списка. В списке стилей останутся только те стили, которые соответствуют фильтру. |
|
Добавить стили |
Нажмите кнопку, чтобы добавить в список стилей штриховки документа стили из библиотеки или набора. В диалоге появится правое окно, описание элементов управления которого приведено далее. |
Элементы управления правого окна |
||
|
Показать библиотеку |
Кнопка для выбора библиотеки стилей штриховки. После ее нажатия открывается диалог, в котором требуется указать файл библиотеки стилей штриховки (*.lhs) и нажать кнопку Открыть. Перечень библиотечных стилей штриховки появится в окне просмотра. |
|
Показать набор |
Кнопка для выбора набора стилей штриховки. После ее нажатия откроется диалог, в котором требуется указать имя набора и нажать кнопку Выбрать. Перечень стилей штриховки набора появится в окне просмотра |
|
Копировать |
Кнопка позволяет внедрить в документ один или несколько библиотечных стилей или стилей из набора. Доступна, если в списке библиотечных стилей или стилей из набора имеются выделенные стили. После нажатия кнопки выбранные стили включаются в список документа как внедренные. Стили, внедренные в документ из библиотек, не сохраняют связей с файлами этих библиотек. |
|
Копировать ссылкой |
Кнопка позволяет добавить в список стилей документа один или несколько библиотечных стилей. Доступна, если в списке библиотечных стилей имеются выделенные стили. После нажатия кнопки выбранные стили включаются в список документа как библиотечные. Библиотечные стили сохраняют связь с файлами библиотек, откуда они были добавлены в документ. |
Выделив в списке нужный стиль, нажмите кнопку Выбрать, чтобы установить для штриховки указанный стиль. Для выхода из диалога без сохранения изменений нажмите кнопку Отменить.
