Операция изменения положения позволяет перенести в произвольную точку модели и/или повернуть на произвольный угол указанные тела и/или поверхности. Операция также применима к пространственным кривым и точкам.
Результатом операции является новый объект (объекты) — тело, поверхность, кривая, точка. При изменении положения тел и поверхностей перестраиваются и некоторые базирующиеся на них элементы (например, размеры, проставленные вручную, обозначения, сопряжения). Новый объект может участвовать в последующих операциях (в том числе в операции изменения положения) без ограничений. В зависимости от настройки, сделанной при выполнении операции, исходный объект удаляется (скрывается) из модели или остается в ней. Пример изменения положения тела, поверхности и кривой показан на рисунке.
|
|
а) |
б) |

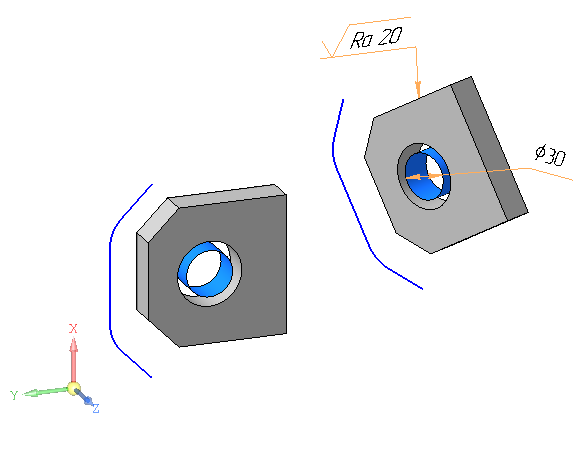

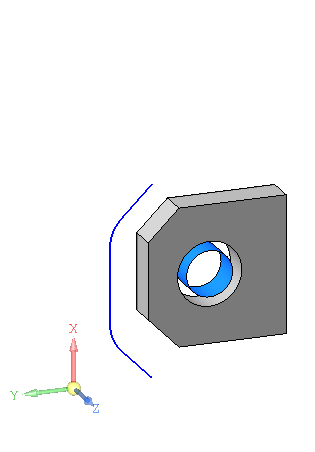

Операция изменения положения
а) тело, поверхность и кривая в первоначальном положении, б) результат выполнения операции (исходные объекты отображаются)
Изменение положения тела, поверхности, кривой или точки производится в заданной пользователем системе координат (о системе координат объекта см. раздел Система координат объекта).
|
Операция изменения положения применима только к телам, поверхностям, кривым и точкам, построенным в самой модели (а не в каком-либо из ее компонентов). |
