Элемент

Описание

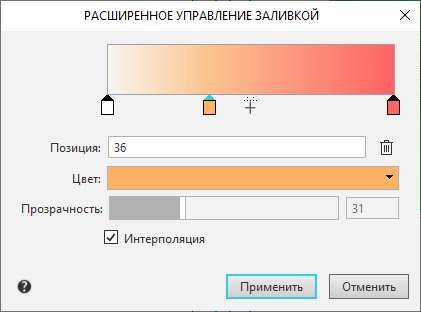

Шкала перехода цвета

Позволяет задать цвета заливки, положение цветов и уровни прозрачности.

Внизу шкалы отображаются маркеры цветов. Щелчок мыши по маркеру делает его текущим. Указатель текущего маркера имеет голубой цвет.

После щелчка мыши по значку «+» в середине шкалы появляется новый маркер. По умолчанию цвет созданного маркера является промежуточным между цветами ближайших маркеров.

Для изменения положения промежуточного маркера передвиньте его мышью или введите значение в поле Позиция.

Количество промежуточных цветов не ограничено.

Позиция

В поле отображается целое значение в процентах, характеризующее положение текущего маркера относительно начальной точки заливки. Позиции 0 соответствует начальный цвет, позиции 100 — конечный цвет заливки.

Поле доступно, если текущим является промежуточный маркер.

Удалить маркер

Кнопка позволяет удалить промежуточный цвет заливки.

Кнопка доступна, если текущим является промежуточный маркер.

Цвет

В поле отображается цвет текущего маркера.

Раскрывающийся список позволяет выбрать цвет. Щелчок на строке Другие цвета выводит на экран расширенный диалог выбора цвета.

Прозрачность

Шкала позволяет задавать прозрачность текущего цвета заливки.

Значение прозрачности в процентах отображается в поле справа от шкалы. Если прозрачность равна 0%, то заливка в текущей позиции полностью непрозрачная. При 100%-ной прозрачности заливка в текущей позиции полностью прозрачная.

Для изменения прозрачности передвиньте мышью «ползунок» — вправо для увеличения или влево для уменьшения уровня прозрачности — либо введите значение в поле справа от шкалы.

Изменение значения прозрачности отображается на Шкале перехода цвета.

Для начального и конечного маркеров изменение прозрачности доступно всегда. Для промежуточных маркеров изменение прозрачности доступно, если отключена опция Интерполяция.

Некоторые устройства вывода не поддерживают печать прозрачной заливки. В этих случаях при настройке печати рекомендуется включать альтернативный способ вывода (см. разделы Дополнительные настройки параметров вывода и Настройка параметров вывода).

Интерполяция

Опция управляет заданием промежуточных уровней прозрачности в заливке.

Опция доступна, если текущим является промежуточный маркер.

•Если опция включена, то прозрачность в текущей позиции определяется автоматически. Ее значение в процентах отображается в поле справа от шкалы Прозрачность. Величина прозрачности интерполируется между значениями в ближайших позициях — до и после текущей. Ручное изменение прозрачности недоступно.

•Если опция отключена, то значение текущей прозрачности задается вручную с помощью шкалы Прозрачность или поля справа от шкалы.
