Наименование

Описание

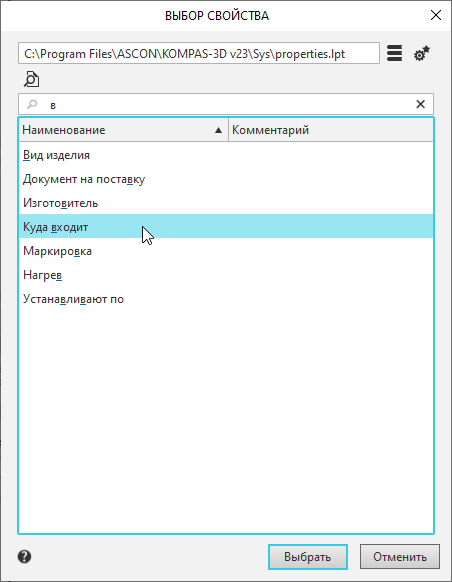

Источник свойств

В поле отображается полное имя файла библиотеки или слово «System», если нажата кнопка Системные свойства.

Поле недоступно для редактирования.

Чтобы выбрать другой файл библиотеки, щелкните по полю, а затем укажите в появившемся диалоге нужный файл *.lpt.

Вы можете скопировать содержимое поля, вызвав из его контекстного меню команду Копировать.

Выбрать библиотеку

Кнопка открывает диалог выбора файла библиотеки *.lpt.

Системные свойства

Кнопка позволяет отобразить в диалог те из системных свойств, которые можно связать с ячейкой таблицы основной надписи чертежа.

Просмотр

Кнопка позволяет просмотреть параметры свойства, выделенного в списке свойств. Вызывает диалог Параметры свойства.

Кнопка не доступна, если в списке не выбрано ни одно свойство.

Список свойств

В окне отображается список свойств — системных или хранящихся в выбранной библиотеке свойств. Список представлен в виде таблицы из двух колонок: Наименование и Комментарий.

Свойства в списке могут быть отсортированы по наименованиям или по комментариям. Чтобы изменить сортировку, щелкните мышью по заголовку нужного столбца. В заголовке столбца, по которому производится сортировка, отображается треугольник. Его положение показывает направление сортировки — по возрастанию или по убыванию.

Поле поиска

Над списком находится поле поиска. Введите в него искомые символы, чтобы приступить к поиску. После этого в списке останутся только те свойства, в названии или комментарии которых имеются заданные символы. Чтобы вновь отобразить в списке полный перечень свойств, удалите все из поля поиска. Поле можно очистить, щелкнув по значку «х» в его правой части.
