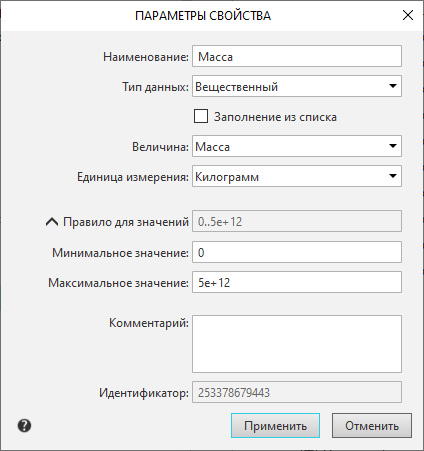

Наименование

Поле позволяет ввести или изменить наименование свойства.

Тип данных

Раскрывающийся список позволяет выбрать тип значения свойства — Целый, Вещественный, Строка или Логический. От выбранного типа значения зависит доступность элементов управления диалога.

Тип значения выбирается при создании свойства и не может быть изменен в дальнейшем. При редактировании свойства список типов значений недоступен.

Заполнение из списка

Опция позволяет задать в качестве правила ввода значений свойства выбор из предопределенного списка значений. Для формирования списка включите эту опцию.

Правило ввода значений задается при создании свойства и не может быть изменено в дальнейшем.

Опция доступна в режиме создания свойства для всех типов значений, кроме Логического.

Величина

Раскрывающийся список позволяет выбрать измеряемую сущность, с которой будет связано свойство. После выбора измеряемой сущности ее базовая единица измерения становится единицей измерения свойства и попадает в поле Единица измерения.

Измеряемая сущность выбирается при создании свойства и не может быть изменена в дальнейшем. Список доступен в режиме создания свойства для значения типа Вещественный или Строка.

Единица измерения

Раскрывающийся список позволяет выбрать единицу измерения свойства. Он содержит единицы измерения текущей измеряемой сущности.

Список доступен для значения свойства типа Вещественный или Строка.

Правило для значений

Справочное поле, отображающее правило задания значений свойства: диапазон значений или список значений. Щелчок по названию поля раскрывает/скрывает поля ввода значений свойства.

Минимальное/
Максимальное значение

Поля ввода диапазона значений свойства. Умолчательные значения полей определяются системой. Можно изменить эти значения вручную.

Поля доступны для свойства типа Целый или Вещественный, если опция Заполнение из списка отключена.

Список значений

Поле позволяет сформировать предопределенный список значений свойства.

Доступен для свойства типа Целый, Вещественный или Строка, если опция Заполнение из списка включена.

Добавить значение

Кнопка позволяет добавить значение в список.

Переместить значение в списке вверх/вниз

Кнопки позволяют переместить значение, выбранное в списке, на одну позицию вверх или вниз соответственно.

Удалить значение

Кнопка позволяет удалить значение.

Комментарий

Поле для ввода дополнительных сведений о свойстве.

Идентификатор

Поле служит для отображения идентификатора свойства. Идентификатор назначается автоматически и не может быть изменен пользователем.
