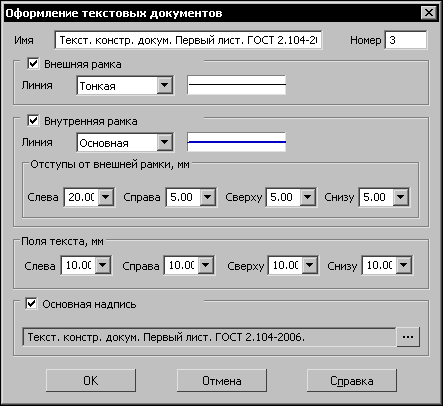

Наименование

Описание

Имя

Поле для ввода названия оформления. Обычно название содержит краткую информацию о назначении оформления.

Номер

Поле для ввода номера оформления. Правила нумерации оформлений приведены в разделе Номер основной надписи и оформления в библиотеке.

Внешняя рамка

Опция управляет наличием в оформлении внешней рамки, ограничивающей формат.

При включенной опции доступны элементы задания стиля отрисовки линий рамки:

•список Линия — позволяет выбрать нужный стиль линий;

•поле просмотра — показывает внешний вид линии выбранного стиля.

Внутренняя рамка

Опция управляет наличием в оформлении внутренней рамки.

При включенной опции доступны элементы задания стиля отрисовки линий рамки и отступов внутренней рамки от внешней:

•список Линия — позволяет выбрать нужный стиль линий;

•поле просмотра — показывает внешний вид линии выбранного стиля;

•группа полей Отступы от внешней рамки — позволяет задать величины отступов линий, образующих внутреннюю рамку, от внешней рамки; значения вводятся в миллиметрах.

Поля текста

Группа полей позволяет задать расстояния между соответствующими сторонами внутренней рамки и границами поля ввода. От границы поля ввода отсчитываются значения отступов и красной строки текста.

Основная надпись

Опция управляет наличием в оформлении таблиц основной надписи.

При включенной опции доступны элементы выбора основной надписи:

•кнопка Выбрать  — позволяет выбрать нужную основную надпись из списка основных надписей, содержащихся в текущей библиотеке оформлений *.lyt; вызывает диалог со списком основных надписей;

•поле отображения основной надписи — служит для отображения имени и номера выбранной основной надписи.
