В Дереве построения модели ряду объектов присваиваются номера. Нумеруются операции, эскизы, массивы, макроэлементы, копии геометрии, контекстные связи (подчиненные объекты — экземпляры массивов, вершины сплайнов и т. п. — номеров не имеют).

Номера объектов можно увидеть, включив отображение колонки Порядковый номер в Дереве построения. Для этого нужно вызвать одноименную команду из меню кнопки в заголовке панели Дерева. Порядковые номера отображаются в строках тех объектов, которые подлежат нумерации. Номера показываются также в области просмотра отношений в нижней части Дерева.

При нумерации объекты получают номера в том порядке, в котором они расположены в Дереве, имеющем вид истории построения. Началу системы координат соответствует номер 0. Следующему объекту присваивается следующий номер — 1 и т. д.
Номера объектов всегда рассчитываются по порядку. Если порядок построения в Дереве изменяется в результате добавления, удаления, перемещения объектов, нумерация выполняется заново в соответствии с «новой» историей построения.

Пример нумерации объектов приведен ниже. На рисунке а) отображаются порядковые номера объектов детали Обойма, а на рисунке б) — сборки Стол центрирующий. В сборке пронумерованы объекты, созданные непосредственно в ней. Начало координат сборки имеет номер 0, Массив по концентрической сетке:1 и Сечение:1 — номера 1 и 2. Объекты компонента Обойма имеют и сохраняют собственную нумерацию.

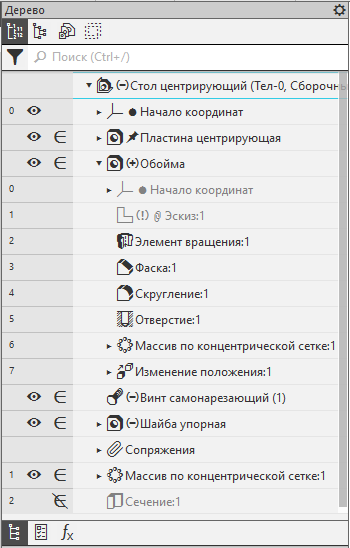

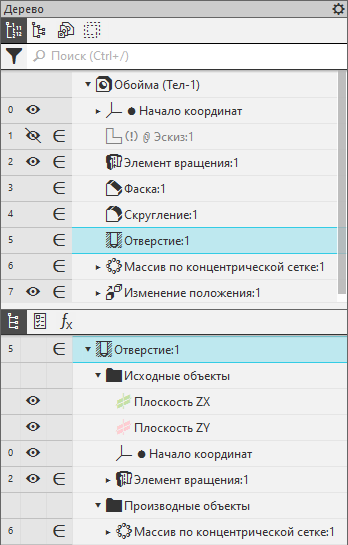

Нумерация объектов в Дереве построения

а) детали, б) сборки

Если Дерево имеет вид структуры, в нем тоже можно включить отображение порядковых номеров объектов.

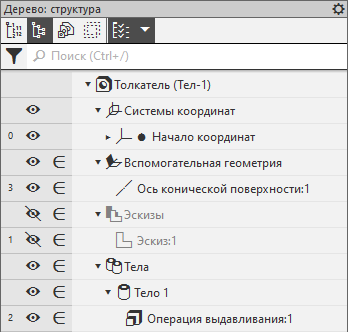

Отображение порядковых номеров в структуре модели

Если отображение порядковых номеров включено, то они учитываются при поиске объектов в Дереве модели.
