Опции проверки и результаты проверки геометрии |
Scroll |
В этом разделе:
Проверка проводится среди граней выбранных тел и поверхностей. Проверка позволяет обнаружить грани, которые пересекаются с другими гранями этого же тела или поверхности без образования общих ребер.
Отсутствие общих ребер — признак нарушения целостности, что является недопустимым дефектом для реального изделия, поэтому пересечение граней — критичный дефект для тел.
Пересечения граней у тела или поверхности может препятствовать дальнейшей работе с моделью: последующие операции могут не выполниться.
Тип проверки |
Результат проверки |
|
Пересечения граней |

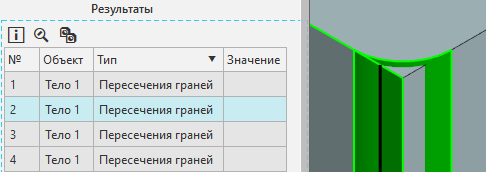

В графической области отображаются следующие данные: •грани, образующие пересечение (подсвечиваются), •кривая пересечения.
|
Проверка проводится среди ребер выбранных тел и поверхностей. Проверка позволяет обнаружить открытые ребра, а также совпадающие открытые ребра — ребра, которые совпадают по своему геометрическому положению (накладываются друг на друга).
Открытые ребра — критичный дефект для тел, означающий, что целостность тела нарушена. Тело при этом может выглядеть целым — если его грани расположены так, что их открытые ребра накладываются друг на друга в том месте, где должно быть общее ребро этих граней. Тело, целостность которого нарушена, не может быть изготовлено, его масса не может быть корректно определена.
Для поверхностей наличие открытых ребер не является дефектом. Проверка полезна для анализа самих поверхностей, например, для обнаружения совпадающих открытых ребер.
Тип проверки |
Результат проверки |
|
Открытые ребра |

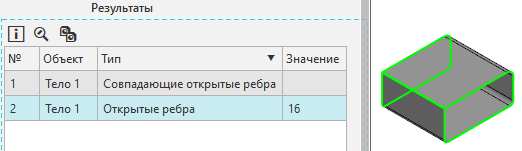

В таблице результатов отображается количество найденных открытых ребер тела или поверхности. В графической области подсвечиваются все открытые ребра тела или поверхности.
|
|
Совпадающие открытые ребра |

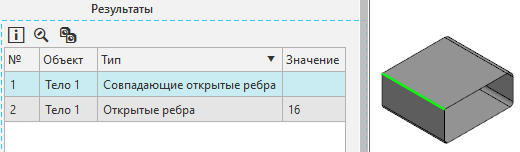

В графической области подсвечивается пара открытых ребер, положение которых совпадает.
|
Проверка проводится среди вершин и ребер выбранных тел и поверхностей. Проверка позволяет обнаружить геометрически неточные вершины и ребра, отклонение положения которых больше значения, заданного в поле Длина.
Операции, в которых задействованы геометрически неточные вершины и ребра, могут не выполниться или привести к ошибкам построения. Подробнее о геометрической точности...
Тип проверки |
Результат проверки |
|
Неточная вершина |
В таблице результатов отображается значение геометрической точности вершины. В графической области подсвечивается неточная вершина.
|
|
Неточное ребро |

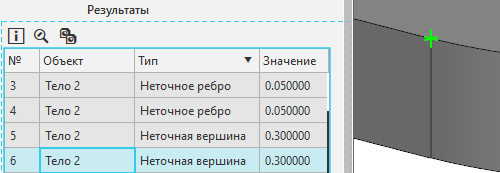

В таблице результатов отображается значение геометрической точности ребра. В графической области подсвечивается неточное ребро.
|
Проверка проводится среди граней тел и поверхностей. Проверка позволяет обнаружить самопересечение поверхности грани, а также пересечение между собой ребер, принадлежащих одной грани.
Наличие самопересечения поверхности является критичной ошибкой.
Тип проверки |
Результат проверки |
|
Самопересечение |

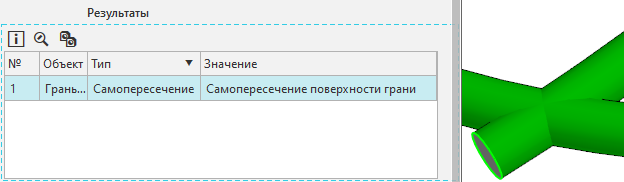

В таблице результатов отображается подтип проверки — Самопересечение поверхности грани. В графической области подсвечивается соответствующая грань.
|
|
|

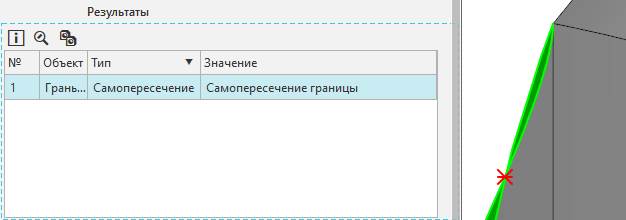

В таблице результатов отображается подтип проверки — Самопересечение границы. В графической области отображаются следующие данные: •грань с самопересечением (подсвечивается), •точка пересечения.
|
Проверка проводится среди граней тел и поверхностей. Проверка позволяет найти грани, у которых угол при вершине между ребрами меньше значения, заданного в поле Угол.
Для непрямых ребер проверяется угол между касательными к ребрам в вершине.
Если у грани есть несколько вершин, в которых угол между ребрами меньше заданного значения, то в таблице результатов отображается значение наименьшего угла.
Наличие выступов и вырезов у объектов модели не является ошибкой, однако выполнение проверки может быть полезно для анализа качества модели и ее технологичности.
Выступы и вырезы могут:
•препятствовать выполнению последующих операций в модели,
•ухудшать качество расчетной модели,
•ухудшать технологичность детали: усложнять обрабатывающую программу и увеличивать время на выполнение механической обработки.
Тип проверки |
Результат проверки |
|
Выступы/вырезы |

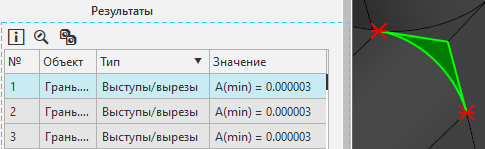

В таблице результатов отображается значение наименьшего найденного угла А(min). В графической области отображаются следующие данные: •грань, имеющая выступы и/или вырезы (подсвечивается), •вершины выступов и/или вырезов подсвеченной грани.
|
Проверка проводится среди выбранных объектов модели. Проверка позволяет найти ребра, грани и резьбы, размеры которых меньше значения, заданного в поле Длина.
Наличие мелких ребер и граней не является ошибкой, однако выполнение проверки может быть полезно для анализа качества модели и ее технологичности.
Мелкие ребра и грани могут:
•препятствовать выполнению последующих операций в модели,
•ухудшать качество расчетной модели,
•ухудшать технологичность детали: усложнять обрабатывающую программу и увеличивать время на выполнение механической обработки.
Для ребра проверяется длина ребра (L).
Для грани вычисляются площадь (S) и отношение площади грани к ее периметру (S/P). Полученные значения сравниваются с заданным в поле Длина. То значение, которое меньше заданного, отображается в таблице результатов. Если оба значения меньше заданного, то в таблице выводится наименьшее из вычисленных значений. Проверка позволяет обнаружить вытянутые грани, похожие на «иглы».
Для резьбы проверяются длина резьбы (L), диаметр по вершинам профиля резьбы (D), диаметр по впадинам профиля резьбы (D1). Каждое значение сравнивается с заданным и, если оно меньше, отображается в таблице результатов.
Тип проверки |
Результат проверки |
|
Мелкий размер |

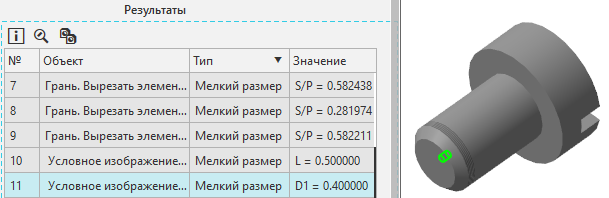

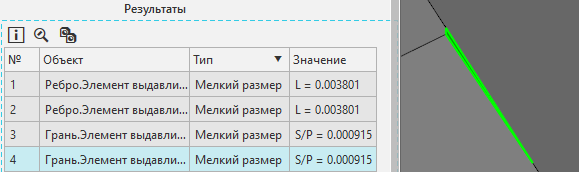

В таблице результатов отображается значение результата проверки. В графической области подсвечивается соответствующий объект.
|
|
|
|
Проверка проводится среди выбранных прямолинейных объектов: ребер, линий эскиза, сегментов ломаных. Проверка позволяет найти объекты, расположенные относительно осей выбранной системы координат под углом, значение которого больше нуля и меньше заданного в поле Угол.
Наличие непараллельных объектов не является ошибкой, однако выполнение проверки может быть полезно для анализа качества модели и ее технологичности. Непараллельные объекты могут быть признаками неправильно параметризованного эскиза или некорректно заданных параметров объекта. Объекты, имеющие незначительное отклонение, могут быть не видны, но при этом препятствовать созданию сопряжений в модели.
Тип проверки |
Результат проверки |
|
Непараллельность |

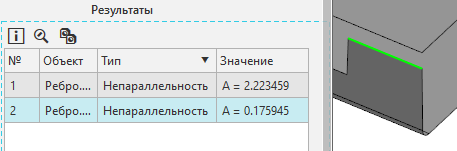

В таблице результатов отображается значение найденного угла А. В графической области подсвечивается соответствующий отрезок.
|
Проверка проводится среди выбранных объектов модели. Проверка позволяет найти объекты, выходящие за пределы габаритного куба c длиной стороны, заданной в поле Габарит. Центр куба совпадает с началом абсолютной системы координат, грани куба параллельны ее плоскостям.
Объект или компонент, выходящий за пределы ожидаемого габарита, может быть следствием ошибки построения или неправильно наложенного сопряжения. Если объект или компонент далеко расположен от всех остальных объектов, то он может быть не виден в графической области, но при этом создавать проблемы в работе с моделью. Например:
•неожиданное поведение при вращении модели вокруг центра ее габаритного параллелепипеда,
•сложности при создании ассоциативных видов модели в чертеже,
•дефекты при отображении модели: «прозрачность», видимость ребер сквозь тела, «угловатость» объектов и т.д.
Тип проверки |
Результат проверки |
|
Проверка габарита |

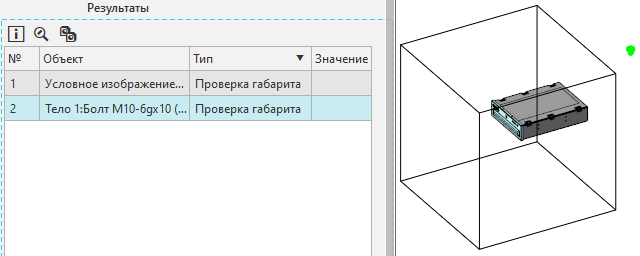

В графической области отображаются следующие данные: •габаритный куб, •объект, выходящий за пределы габаритного куба (подсвечивается).
|
