Диалог Знак неуказанной шероховатости |
Scroll |

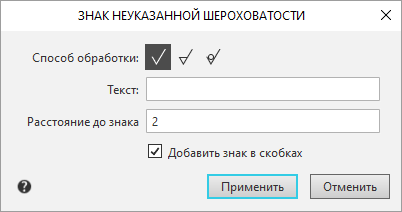

В этом диалоге можно ввести или отредактировать обозначение шероховатости неуказанных поверхностей (знак неуказанной шероховатости) для текущего документа.
Описание элементов управления
Наименование |
Описание |
|
Способ обработки |
Группа элементов, позволяющая выбрать тип знака шероховатости. Чтобы задать нужный вариант, нажмите соответствующую кнопку. • • • |
|
Текст |
В этом поле можно вручную ввести текст надписи для знака шероховатости или выбрать текст из пользовательского меню. Пользовательское меню вызывается двойным щелчком мыши и содержит параметры шероховатости Rа, Rz, Rmаx и их значения. |
|
Расстояние до знака |
В этом поле можно ввести значение вертикального расстояния от текста надписи до знака шероховатости. Данное поле присутствует в диалоге, если при настройке обозначений шероховатости было выбрано соответствие предыдущей редакции ГОСТ2.309-73. |
|
Добавить знак в скобках |
Включите эту опцию, если к обозначению неуказанной шероховатости требуется добавить знак в скобках. |
Настроив знак неуказанной шероховатости, нажмите кнопку Применить. Для выхода из диалога без сохранения изменений нажмите кнопку Отменить.
