Усечение исходных поверхностей. Сшивка с поверхностью скругления |
Scroll |
Вы можете усечь исходные поверхности поверхностью скругления. Доступна также сшивка усеченных поверхностей и поверхности скругления в единую поверхность. Для этого служат кнопки группы Исходные грани в секции Построение на Панели параметров. Возможны следующие варианты:
Оставить без изменения — исходные поверхности не усекаются.
Усечь скруглением — исходные поверхности усекаются поверхностью скругления по контурам, состоящим из границ поверхности скругления, лежащих на исходных поверхностях, и кривых пересечения этих поверхностей с плоскостями сечений, содержащих боковые ребра поверхности скругления. В тех случаях, когда граница поверхности скругления не доходит до граничных ребер исходной поверхности, выполняется дополнительная обрезка.
Сшить со скруглением — исходные поверхности усекаются (см. вариант Усечь скруглением) и сшиваются с поверхностью скругления, образуя единую поверхность. Созданная поверхность получает свойства исходной поверхности/тела, которая при построении скругления была указана первой.
Если усечение или сшивка по каким-либо причинам не могут быть выполнены, то при создании поверхности скругления на экране появляется соответствующее предупреждение. В этом случае рекомендуется выбирать вариант Оставить без изменения.
Дополнительная обрезка исходных поверхностей
Дополнительная обрезка исходных поверхностей выполняется торцевой или касательной плоскостью. Для выбора нужной плоскости служит переключатель Поддержать усечение. Переключатель отображается на Панели параметров, если в группе Исходные грани выбраны варианты Усечь скруглением или Сшить со скруглением.
По умолчанию переключатель находится в положении Торцевой плоскостью, при этом исходная поверхность обрезается по кривой пересечения с плоскостью, содержащей боковое ребро поверхности скругления, до стыка с граничной кривой поверхности скругления.
В положении переключателя Касательной плоскостью исходная поверхность обрезается по кривой пересечения с плоскостью, образованной касательным вектором к границе поверхности скругления в ее конечной вершине и нормальным вектором к этой поверхности в этой же вершине. Например, на рисунке ниже показано скругление между поверхностями 1 и 2. Поверхность 1 усекается по границе поверхности скругления, а для поверхности 2 требуется дополнительная обрезка.
|
|
|
а) |
б) |
в) |
Усечение исходных поверхностей:

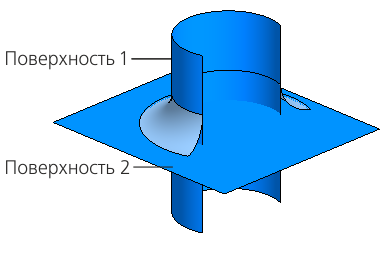

а) исходные поверхности и поверхность скругления,

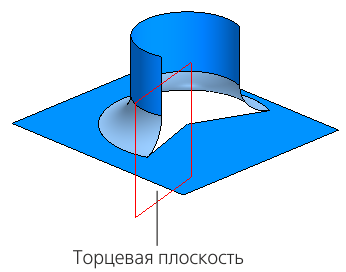

б) усечение с дополнительной обрезкой торцевой плоскостью,

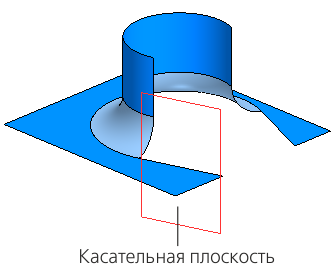

в) усечение с дополнительной обрезкой касательной плоскостью
