КОМПАС-3D v24

1.В папку \Sys добавлена библиотека Graphic_2023.lyt, заменяющая библиотеку Graphic.lyt. Все документы, создаваемые в КОМПАС-3D v24, используют библиотеку Graphic_2023.lyt; библиотека Graphic.lyt не используется, но присутствует в папке \Sys для поддержки ранее созданных документов.
Библиотека Graphic_2023.lyt содержит:

•новые элементы:

•варианты оформлений с графой «Версия», например, Чертеж констр. гр. Версия. Первый лист. ГОСТ Р 2.104-2023 и т.д.;

•варианты форм извещений об изменениях с графами для предложения, подлежащего переоформлению, например, Извещ. об изменен. с ПР. Первый лист. ГОСТ Р 2.503-2023 Ф1 и т.д.;

•варианты (для различных форматов и ориентаций листа) форм извещений об изменениях для автоматизированных систем электронного документооборота, например, Извещ. об изменен. для АСЭД. Первый лист. ГОСТ Р 2.503-2023 Ф2 и т.д.;

•стили документов типа Ведомость с графами для представителя заказчика, а также необходимые для них оформления;

•обновленные в соответствии с ГОСТ Р 2.104-2023 и ГОСТ Р 2.503-2023:

•основные надписи;

•оформления чертежей;

•оформления текстовых документов;

•не изменившиеся основные надписи, оформления и стили из библиотеки Graphic.lyt, кроме предназначенных для строительства (при создании документов для строительства используйте библиотеку SPDS_GR_2022.lyt).

2.Улучшен диалог настройки параметров системы и текущего документа (вызываемый командой Настройка — Параметры...):

•Настройки представлены общим списком, прокручивая который, можно просмотреть все доступные для изменения параметры. Кроме того, можно выбрать отдельный раздел и просматривать настройки, находящиеся в нем и в его подразделах. Ранее для доступа к конкретному параметру нужно было выбрать вкладку, а на ней — раздел (и подраздел).

•В диалог добавлена возможность поиска по названиям разделов и элементов управления (опций, списков и т.п.).

•Для части параметров изменены элементы управления, с помощью которых производится настройка, например, группа опций заменена списком вариантов. Некоторые параметры перенесены в другие разделы для более логичной группировки настроек; набор разделов в целом тот же, что был ранее.

•В диалоге стала доступна также общая настройка интерфейса: выбор цветов, языка и размера значков, настройка клавиатуры, положения вкладок и запоминания последней команды. Ранее эти параметры можно было изменить только в меню кнопки Настройка интерфейса в заголовке окна КОМПАС-3D.

Диалог настройки системы и текущего документа

3.Изменена умолчательная настройка КОМПАС-3D, поменялись следующие параметры:

•автоматическое получение лицензии на КОМПАС-3D при загрузке: было отключено, стало включено;

•имя файла КОМПАС-документа по умолчанию: было Наименование + Обозначение, стало Обозначение + Наименование;

•умолчательная схема стандартных видов: была Z-аксонометрия, стала Y-аксонометрия.

4.Изменен шрифт КОМПАС-документов всех типов: теперь во вновь создаваемых документах используется юникодный шрифт GOST type AU. В документах предыдущих версий применялся неюникодный шрифт GOST type A. Для обеспечения указанной замены были откорректированы настройки новых документов, шаблоны, основные надписи и оформления, исходный файл спецзнаков GRAPHIC.SSS и двоичный файл спецзнаков GRAPHIC.BSS, шрифты GOST type AU и GOST type BU.

5.Новые возможности при создании и редактировании ссылок в диалоге Ссылка:

•для ссылки на свойство стало доступно округление до указанного знака — при условии, что значением свойства является число (ранее округление было доступно только для ссылок на переменные);

•если редактируется нерабочая ссылка, то в диалоге отображается текст, который она содержала в последний раз, а также предупреждение о том, что источник ссылки не найден.

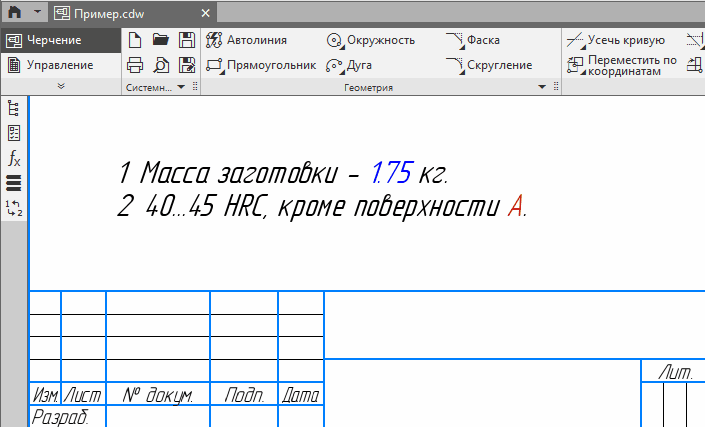

Диалог Ссылка: округление значения в ссылке на свойство; отображение нерабочей ссылки

6.Добавлена возможность включения линейки прокрутки в дополнительном Дереве документа. Соответствующая опция находится в разделе Система — Экран — Цвет фона настроечного диалога.

7.Добавлена возможность удаления клавишей <Delete> строк в списках и таблицах на Панели параметров, а также на Панели состава изделия.

8.Файлы Graphic.kds и Graphic.kdsp, определяющие набор доступных кодов документов и порядок сортировки документов по коду, откорректированы согласно ГОСТ Р 2.102-2023. Файлы находятся в папке \Sys.

9.Реализовано сохранение размера и расположения окна КОМПАС-3D между сеансами работы. Ранее в новом сеансе окно КОМПАС-3D открывалось развернутым на весь экран.
