Подключение документа к объекту спецификации |
Scroll |
Объект спецификации можно связать с документом КОМПАС-3D. Эта связь позволяет передавать данные из документа в соответствующий ему объект спецификации.
Список подключенных к объекту документов отображается в секции Документы на Панели параметров (см. рисунок).
|

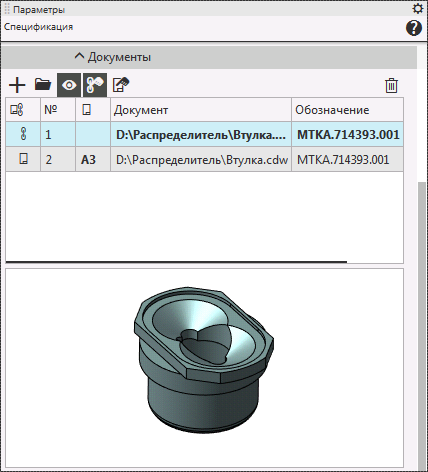

Документы, подключенные к объекту спецификации
Чтобы подключить документ к объекту спецификации, нажмите кнопку Добавить документ
. В появившемся диалоге укажите файл документа.
|
Если объект спецификации — документ, подключите к нему собственно этот документ (например, сборочный чертеж, пояснительную записку, схему и т.д.). Если объект спецификации — сборочная единица, подключите к нему соответствующую спецификацию. Если объект спецификации — деталь, подключите к нему рабочий чертеж этой детали. |
Если подключаемый документ — первый в списке, т.е. на момент вызова команды Добавить документ список был пуст, то на экране появляется запрос на получение данных из свойств документа. В случае положительного ответа значения свойств автоматически передаются из подключенного документа в соответствующие графы объекта спецификации. В общем случае в таблице спецификации отображаются значения свойств Формат, Обозначение и Наименование. Свойства Материал и Масса передаются в дополнительные графы и в таблице спецификации не отображаются. При этом, если используемые в спецификации единицы измерения массы отличаются от единиц, используемых в чертеже или модели, производится пересчет значения массы.
|
Связь граф спецификации со свойствами настраивается в стиле спецификации. Подробнее о настройке граф спецификации... При настройке раздела в стиле спецификации можно отключить получение данных из документа. В этом случае запрос на использование данных из свойств не появляется, кнопка |
в секции Над списком подключенных к объекту спецификации документов находятся кнопки, позволяющие выполнять разные действия с документами. Кнопки описаны в таблице.
Кнопки секции Документы
Название |
Описание |
|
|
Добавить документ |
Позволяет добавить документ в список подключенных к объекту спецификации. После нажатия кнопки на экране появляется диалог, в котором можно выбрать документ для подключения. |
|
Редактировать в окне |
Открывает выделенный в списке документ на отдельной вкладке в окне КОМПАС-3D или активизирует вкладку документа, если он уже открыт. Вы можете внести в документ любые изменения. |
|
Включить просмотр документов |
Управляет показом в секции Документы уменьшенного изображения документа, который выделен в списке. |
|
Получать свойства из документа и Получать формат из документа |
Кнопка После нажатия кнопки содержимое соответствующей ячейки или ячеек объекта в таблице спецификации меняется, а документ отмечается в колонке Источник свойств/формата значком:
Пока кнопка остается в нажатом состоянии, между объектом спецификации и документом сохраняется связь, т.е. изменение значений свойств передается из документа в объект. Связь можно отключить, отжав кнопку. При этом значок у документа в колонке Источник свойств/формата исчезает. Текущее содержимое ячеек объекта спецификации не меняется. В случае ручного редактирования текстов в ячейках объекта спецификации кнопки автоматически отжимаются: •кнопка •кнопка По умолчанию из первого подключенного к объекту спецификации документа передаются и формат, и остальные свойства. При необходимости после подключения всех документов поменяйте настройку. В некоторых случаях при подключении документа к объекту спецификации передача формата из него может включаться автоматически. |
|
|
|
|
|
|
|
Удалить |
Позволяет удалить выделенный документ из списка, т.е. отключить его от объекта спецификации. Файл документа при этом остается на диске в прежней папке. Текущее содержимое ячеек объекта спецификации не меняется. |
|
Если объект спецификации передан из подключенного документа, то для него в секции Документы присутствуют только кнопки Редактировать в окне |
Порядок автоматического включения передачи формата из подключаемого документа
•Если ни один из подключенных к объекту спецификации документов не передает в него свой формат, то для подключаемого документа безусловно включается передача формата и отслеживание его изменения (т.е. кнопка Получать формат из документа
нажимается и остается нажатой).
•Если какой-либо из подключенных к объекту спецификации документов передает в него свой формат, то:
•в случае, когда текущий формат передается из спецификации (*.spw):
при подключении нового документа настройка не изменяется;
•в случае, когда текущий формат передается из чертежа (*.cdw):
передача формата из подключаемого документа и отслеживание его изменения включается, если подключаемый документ — спецификация;
•в случае, когда текущий формат передается из другого документа:
передача формата из подключаемого документа и отслеживание его изменения включается, если подключаемый документ — чертеж либо спецификация.
