Диагностика параметризованного эскиза |
Scroll |
В этом разделе:
Цветовая индикация объектов в эскизе
Эскиз с ошибочными проекционными связями
Эскиз в модели может иметь один из следующих статусов:
•
Не определен — хотя бы один объект эскиза имеет степени свободы,
•
Определен — объекты эскиза не имеют ни одной степени свободы,
•
Переопределен — эскиз содержит ненадежную систему ограничений и/или блокированные размеры. Наличие степеней свободы данный статус не показывает.
Статус эскиза определяется системой. Он изменяется автоматически при добавлении/удалении ограничений и/или размеров. Подробнее об изменении статуса эскиза и его объектов...
Символ статуса эскиза — «-», «+», «!» — показывается на значке режима эскиза
и в Дереве построения между пиктограммой и наименованием эскиза. Так, например, при редактировании эскиза со статусом Не определен значок режима имеет вид
, а для эскиза со статусом Определен —
.
Советы и рекомендации
•Рекомендуется, чтобы объекты эскизов не имели степеней свободы, т.е. эскизы в модели были определены. В этом случае системы уравнений эскизов решаются более устойчиво.
•В процессе создания ограничений и размеров в эскизе могут появиться неоднозначные ограничения (к ним относятся избыточные и плохо обусловленные ограничения). Значки таких ограничений имеют оранжевый цвет. Присутствие неоднозначных ограничений не влияет на статус эскиза — он остается определенным или нет в зависимости от наличия у объектов степеней свободы. Неоднозначные ограничения не мешают работе с моделью и могут оставаться в эскизах, т.е. оранжевый цвет не является признаком ошибки. Он говорит о том, что система ограничений неоптимальна, и показывает те места, в которых она может быть улучшена. Вы можете изменить набор ограничений эскиза или оставить как есть.
•Наличие у эскиза статуса Переопределен может означать, что созданная в эскизе система ограничений может вызвать проблемы при редактировании модели или привести к появлению ошибок. Рекомендуется отредактировать ограничения и/или размеры эскиза так, чтобы его статус изменился.
Если статус Переопределен обусловлен наличием в эскизе заблокированных размеров, т.е. размеров, значения которых не могут изменяться (такие размеры показываются в эскизе красным цветом), то наличие данного статуса не является критичным для работы с моделью. Однако, если требуется вернуть размеру возможность изменения значения или сменить статус эскиза, нужно отредактировать ограничения и/или размеры так, чтобы блокировка исчезла.
•При редактировании системы ограничений и размеров эскиза обращайте внимание на ограничения, значки которых имеют оранжевый цвет, и размеры, отображаемые красным.
Цветовая индикация объектов в эскизе
Геометрические объекты в эскизе имеют различные цвета, в зависимости от наличия у них степеней свободы.
Если у объекта есть хотя бы одна степень свободы, то его цвет соответствует текущему стилю отрисовки. Когда объект лишается всех степеней свободы, его цвет изменяется: по умолчанию объект становится темно-зеленым, если тема отображения интерфейса Светлая, и фиолетовым, если Темная. При необходимости цвет объектов, не имеющих степеней свободы (т.е. полностью определенных объектов), можно изменить в разделе Ограничения и степени свободы настроечного диалога.
|
Объект Эквидистанта всегда отображается в соответствии с назначенным стилем. Это связано с тем, что эквидистанта не используется для создания ограничений и не проверяется на наличие степеней свободы. Единственное ограничение — Ассоциативность Эквидистанты не учитываются при определении статуса эскиза. |
— накладывается на эквидистанту автоматически при ее создании.Размеры в эскизе имеют следующие цвета:
•управляющие размеры — черный для Светлой темы интерфейса и белый для Темной,
•информационные размеры — серый,
•блокированные размеры — красный.

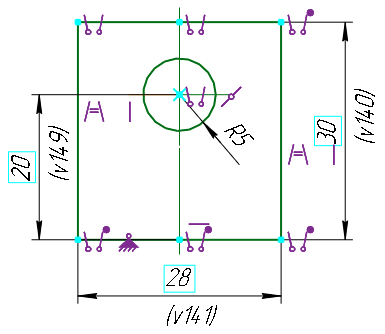

На рисунке показан пример определенного эскиза с умолчательными настройками индикации объектов (в КОМПАС-3D выбрана Светлая тема и задан белый фон рабочей области).
Отображение определенного эскиза
Эскиз с ошибочными проекционными связями
При построении эскиза может использоваться привязка к объектам модели, проецирование объектов модели в эскиз, создание кривых пересечения объектов модели с плоскостью эскиза. При этом между объектами эскиза и объектами модели создаются проекционные связи.
В результате редактирования модели объект, с которым связан объект эскиза, может быть изменен таким образом, что проекционные связи не могут существовать, например, если изменение формы или положения объекта модели приводит к вырождению его проекции в эскизе. Потеря проекционных связей также может произойти в случае изменения положения плоскости эскиза.
При появлении ошибочных проекционных связей в эскизе возникает ошибка «Потеряна связь» или «Вырожденная проекция ребра/грани/плоскости». Такой эскиз отмечается в Дереве построения как ошибочный.
В режиме редактирования эскиза можно увидеть, какие объекты содержат ошибки. Значки ошибочных ограничений в графической области окрашиваются красным цветом. Рядом с ними показывается символ «х». Также красный цвет имеют размеры, проставленные к потерянным объектам, и сами потерянные объекты.
|
Отображение ошибочных проекционных связей
Если ошибочное ограничение входит в группу из нескольких ограничений того же типа, то значок, обозначающий группу, также окрашивается красным цветом и отмечается символом «х» (о группах ограничений см. раздел Просмотр объектов, участвующих в ограничении). На рисунках показано ошибочное ограничение Параллельность, входящее в группу ограничений того же типа.
|
|
а) |
б) |
Отображение ошибочного ограничения, входящего в группу однотипных ограничений
а) группа ограничений свернута,
б) группа ограничений развернута, активизировано ошибочное ограничение
Чтобы исправить ошибку в эскизе, удалите ошибочные проекционные связи.
Смотрите также
