Построение смещением вдоль поверхности |
Scroll |
При выборе способа Вдоль поверхности
положение эквидистантной кривой определяется смещением ее вдоль поверхности на заданное расстояние от базовой кривой.
В качестве поверхности для смещения используется теоретическая поверхность указанной грани. Если выбраны несколько граней, то эквидистанта смещается вдоль теоретической поверхности каждой из них.
Расстояние между эквидистантной и базовой кривыми измеряется не по теоретической поверхности грани, а по прямой, см. рисунок.
|

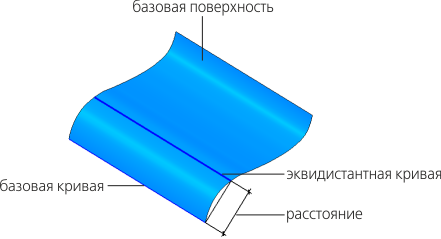

Эквидистантная кривая, построенная способом Смещение вдоль поверхности
Требования к поверхности для смещения:
•может состоять из одной или нескольких граней;
•грани должны принадлежать одному телу/поверхности;
•как минимум одна из выбранных граней должна содержать базовую кривую.
|
Рекомендуется в качестве базовой кривой указывать кривую, которая является исходным или производным объектом выбранной поверхности. Пример исходного объекта: кривая, использованная для построения поверхности по сети кривых или линейчатой поверхности. Пример производного объекта: кривая пересечения поверхностей. |
1.Укажите в графической области грань/грани для построения эквидистантной кривой.
За одно указание может быть выбрана одна грань или несколько граней, удовлетворяющих определенному условию. Для задания условия используются элементы Панели быстрого доступа.
|
Если требуется выбрать все грани тела/поверхности, можно указывать не грани, а тело/поверхность целиком. Подробнее об особенностях выбора тела/поверхности... В этом случае кривая будет построена на всех гранях тела/поверхности, где это возможно. Если в дальнейшем количество граней тела/поверхности изменится, то изменится и эквидистантная кривая, при условии, что операции, изменяющие тело/поверхность будут находиться в Дереве построения выше операции построения эквидистанты. |
Названия выбранных объектов отображаются в поле Поверхность на Панели параметров.
2.Задайте параметры смещения эквидистантной кривой одним из следующих способов.
•В поле Расстояние задайте величину смещения эквидистанты от базовой кривой вдоль заданной поверхности. Положительное значение величины расстояния означает смещение в прямом направлении, отрицательное — в обратном. Направление смещения можно поменять, нажав кнопку Сменить направление
или изменив знак величины смещения на противоположный.
•Укажите в графической области или в Дереве построения точечный объект, определяющий смещение. Наименование точечного объекта отображается в поле Точка привязки. При необходимости можно построить точку в ходе выполнения команды. Для этого нажмите кнопку Построить точку
справа от поля Точка привязки. Запустится процесс построения точки. Выполните действия, необходимые для построения, и нажмите кнопку Создать объект
. Система вернется в процесс создания эквидистантной кривой.
В поле Расстояние отображается значение расстояния между базовой и эквидистантной кривыми, определенное по указанной или построенной точке.
3.Опция Усечение по границам управляет построением участков кривой, находящихся на теоретической поверхности за пределами грани (при наличии таких участков):
•при включенной опции эквидистантная кривая строится в пределах границ граней и обрезается этими границами;
•при отключенной опции эквидистантная кривая строится в пределах теоретической поверхности грани/граней (не обрезается границами граней).
4.Опция Продление до границ позволяет достраивать эквидистантную кривую до границ грани/граней:
•при отключенной опции эквидистантная кривая остается в исходном виде;
•при включенной опции эквидистантная кривая будет продлена до границ граней.
