При выборе типа проекции По нормали к поверхности кривая/точка проецируется по нормали к указанной поверхности.

При выборе типа По направлению проекция кривой/точки строится в направлении, которое задает пользователь.

Пример построения проекции линии эскиза на цилиндрическую поверхность для разных типов проекции показан на рисунке.

Пример построения проекции линии эскиза на цилиндрическую поверхность:

а) проецирование линии эскиза по нормали к поверхности;

б) проецирование линии эскиза по направлению (перпендикулярно плоскости эскиза)

Направление для типа проекции По направлению может быть задано объектом или вектором. В качестве направляющего объекта может использоваться любой прямолинейный или плоский объект. Прямолинейные и плоские объекты перечислены в таблице Типы объектов модели.

Направление, задаваемое прямолинейным объектом — прямая, параллельная объекту.

Направление, задаваемое плоским объектом — прямая, перпендикулярная объекту.

Чтобы построить вектор, нажмите кнопку Построить вектор справа от поля Направление на Панели параметров. Запустится процесс построения вектора.

Наименование выбранного объекта отображается в поле Направление. Если направление задано вектором, то в поле отображается слово «Вектор».

Опция Достраивать по направлению проецирования позволяет добавлять участки проекционной кривой на гранях, нормали которых перпендикулярны направлению проецирования. Опция доступна при выборе типа проекции По направлению .

•Если опция отключена, то кривая проецируется на все выбранные грани, на которые это возможно.

•Если опция включена, то кривая строится на всех выбранных гранях, на которых это возможно, с добавлением участков на гранях, нормали которых перпендикулярны направлению проецирования.

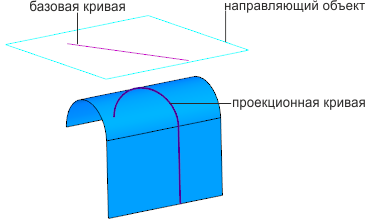

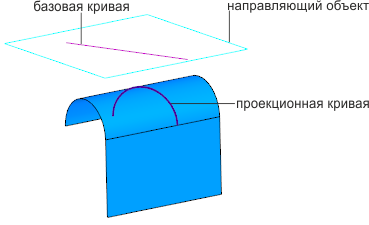

Пример построения проекционной кривой с использованием опции
Достраивать по направлению проецирования:

а) опция отключена; б) опция включена
