Грани поверхностей и/или тел можно продлевать за пределы указанных ребер — кромок граней — на заданную длину или до указанного точечного объекта.

Продление поверхности выполняется двумя способами:

•путем изменения положения указанных кромок — добавленный участок становится частью исходной поверхности,

•путем создания новых граней, примыкающих к указанным кромкам — добавленный участок образует новую поверхность.

В первом случае можно продлевать только грани с открытыми ребрами. Такие ребра могут быть у граней поверхностей, а также тел с нарушенной целостностью. Продление выполняется в сторону открытых ребер.

Во втором случае продлеваемые грани могут не иметь открытых ребер. Продление возможно в сторону как открытых ребер, так и ребер, которые не являются открытыми.

Продление поверхности от открытого ребра

а) продление отдельной грани, б) продление граней в многогранной поверхности

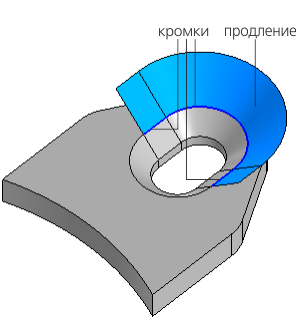

Продление поверхности от ребра, которое не является открытым

а) продление грани поверхности, б) продление граней тела

Смотрите также

Выполнение продления
