Копирование выделенных объектов с размещением копий в узлах параллелограммной сетки с заданными параметрами выполняется командой Копия по сетке
.
Порядок действий
1.Выберите объекты, которые требуется копировать. Для этого в подпроцессе Выбор объектов укажите нужные объекты и нажмите кнопку Создать объект
.
На Панели параметров появятся элементы управления копированием. Наименования выбранных объектов отображаются в поле Объекты.
|
Если объекты указаны до вызова команды Копия по сетке, то подпроцесс выбора объектов не запускается. Система сразу переходит к выполнению команды копирования. Если требуется выбрать другие объекты для копирования, щелкните по ссылке Объекты и укажите новые объекты в подпроцессе выбора объектов. |
2.Задайте базовую точку копирования.
В графической области отображается фантом создаваемых копий. Базовые точки копий совпадают с узлами сетки.
|

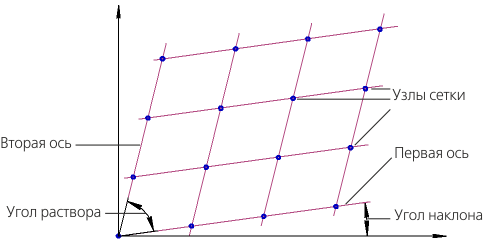

3.Схема образования параллелограммной сетки
3.Укажите точку вставки сетки.
4.Задайте параметры сетки по каждому из направлений с помощью элементов групп Направление 1 и Направление 2:
•количество копий в первом и втором направлениях сетки в поля Количество копий;
•угол наклона первой оси сетки к оси абсцисс текущей системы координат в поле Наклон;
•интерпретацию расстояния между копиями в первом и втором направлениях сетки, нажав соответствующие кнопки в группах Расстояние между:
Соседними копиями
Крайними копиями
•расстояние между копиями в первом и втором направлениях сетки в поля Значение;
•угол между осями сетки в поле Угол раствора.
5.Выберите вариант размещения копий внутри сетки, нажав соответствующую кнопку в группе Схема:
Стандартная — копии располагаются во всех узлах сетки (рис. а),
Удалять копии внутри сетки — копии располагаются по периметру сетки (рис. б),
Удалять копии в углах сетки — копии располагаются во всех узлах сетки, кроме ее углов (рис. в),
Удалять копии внутри и в углах сетки — копии располагаются по периметру сетки, кроме углов (рис. г).
Группа кнопок доступна, если количество копий в каждом направлении сетки больше или равно трем. В противном случае копии располагаются во всех узлах сетки.
|
|
|
|
а) |
б) |
в) |
г) |
Схема размещения копий:
а) стандартная, б) удаление копий внутри сетки,
в) удаление копий в углах сетки, г) удаление копий внутри и в углах сетки
6.При необходимости задайте угол поворота копий в поле Угол поворота. Центром поворота копии является ее базовая точка.
7.При необходимости задайте коэффициент масштабирования копий в поле Масштаб.
|
Для задания параметров операции и точного позиционирования курсора можно использовать привязки и геометрический калькулятор. |
8.Нажмите кнопку Создать объект . Копии будут созданы.
После создания копий выбранные объекты остаются выделенными. Вы можете создать нужное количество копий этих объектов или выбрать другие объекты и создать их копии.
9.Для завершения работы команды нажмите кнопку Завершить
.
|
Пример копирования по сетке
