Копия по концентрической сетке |
Scroll |
Копирование выделенных объектов с размещением копий в узлах концентрической сетки с заданными параметрами выполняется командой Копия по концентрической сетке
.
Порядок действий
1.Выберите объекты, которые требуется копировать. Для этого в подпроцессе Выбор объектов укажите нужные объекты и нажмите кнопку Создать объект
.
На Панели параметров появятся элементы управления копированием. Наименования выбранных объектов отображаются в поле Объекты.
|
Если объекты указаны до вызова команды Копия по концентрической сетке, то подпроцесс выбора объектов не запускается. Система сразу переходит к выполнению команды копирования. Если требуется выбрать другие объекты для копирования, щелкните по ссылке Объекты и укажите новые объекты в подпроцессе выбора объектов. |
2.Задайте базовую точку копирования.
В графической области отображается фантом создаваемых копий. Базовые точки копий совпадают с узлами сетки.
|

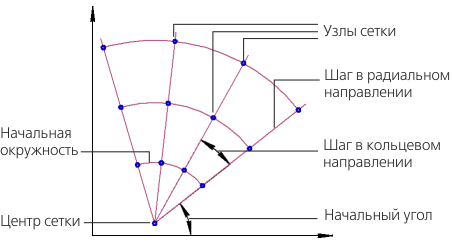

Схема образования концентрической сетки
3.Укажите точку вставки сетки.
4.В группе элементов Кольцевое направление задайте:
•количество копий в кольцевом направлении в поле Количество копий;
•угол между первой радиальной линией сетки и осью Х текущей системы координат в поле Начальный угол;
•интерпретацию угла между радиальными линиями сетки, нажав нужную кнопку в группе Угол между:
Соседними копиями
Крайними копиями
•угол между радиальными линиями сетки в поле Значение.
5.В группе элементов Радиальное направление задайте:
•количество копий в радиальном направлении в поле Количество копий;
•радиус начальной окружности сетки в поле Начальный радиус;
•интерпретацию расстояния между копиями в радиальном направлении, нажав нужную кнопку в группе Расстояние между:
Соседними копиями
Крайними копиями
•расстояние между копиями в радиальном направлении в поле Значение.
6.При необходимости задайте угол поворота копий в поле Угол поворота. Центром поворота копии является ее базовая точка.
7.При необходимости задайте коэффициент масштабирования копий в поле Масштаб.
|
Для задания параметров операции и точного позиционирования курсора можно использовать привязки и геометрический калькулятор. |
8.С помощью опции Добавлять копию в центре сетки укажите, требуется ли отрисовка копии в центре сетки.
9.С помощью опции Доворачивать копии до радиального направления укажите, требуется ли доворачивать копии до радиального направления:
•при включенной опции каждая копия поворачивается так, чтобы ее положение относительно той радиальной линии, на которой она расположена, совпадало с положением исходного объекта относительно оси X абсолютной системы координат,
•при отключенной опции копии располагаются так же, как исходные объекты.
|
|
а) |
б) |
Копирование по концентрической сетке
а) без доворота до радиального направления, б) с доворотом до радиального направления
|
Объекты-копии располагаются описанным образом, если поле Угол поворота содержит нулевое значение. В противном случае каждая копия дополнительно поворачивается на заданный угол. |
10.Нажмите кнопку Создать объект . Копии будут созданы.
После создания копий выбранные объекты остаются выделенными. Вы можете создать нужное количество копий этих объектов или выбрать другие объекты и создать их копии.
11.Для завершения работы команды нажмите кнопку Завершить
.
