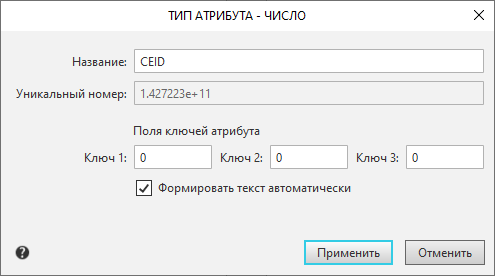

Диалог просмотра и редактирования характеристик строкового или числового типа атрибута |
Scroll |
Позволяет задать или отредактировать описание структуры атрибута-строки (или числа).
Диалог появляется на экране после нажатия кнопки Редактировать
или Просмотреть
в диалогах Атрибуты и Типы атрибутов.
Описание элементов управления
Элемент |
Описание |
|
|
Название |
Поле для ввода или редактирования названия типа атрибута. |
|
Уникальный номер |
Поле содержит специальный номер, который система автоматически присваивает данному типу атрибута. |
|
Поля ключей атрибута |
Группа полей позволяет настроить параметры атрибута для формирования текстовой части объекта спецификации. |
|
Ключ1 Ключ2 Ключ3 |
Поля для ввода ключей. Значения ключей определяют, в каком разделе спецификации этот атрибут будет доступен в качестве шаблона заполнения текстовой части (атрибут должен находиться в файле Spc.lat). Подробнее... |
|
Формировать текст автоматически |
Опция определяет вариант расстановки пробелов в тексте, составленном из символов, введенных в колонки атрибута. •Если опция включена, то пробелы между фрагментами текста расставляются автоматически, согласно стандартам. Так, например, в обозначении болта «Болт 1 М12...» перед обозначением исполнения и после него добавляются пробелы, а перед значением диаметра пробел не добавляется. •Если опция отключена, то пробелы между фрагментами текста не добавляются. При необходимости их можно включить в имеющиеся колонки (доступно, если тип колонки — Строка) или создать между колонками, которые следует разделить пробелом, новые колонки, содержимым которых будет пробел. |
Для завершения работы в диалоге с сохранением изменений нажмите кнопку Применить. Для выхода из диалога без сохранения изменений нажмите кнопку Отменить.
Если данный диалог вызван для просмотра характеристик, то изменение названия типа атрибута и его ключей невозможно. В этом случае для выхода из диалога нажмите кнопку Закрыть.
