КОМПАС-3D v25

Наименование

Описание

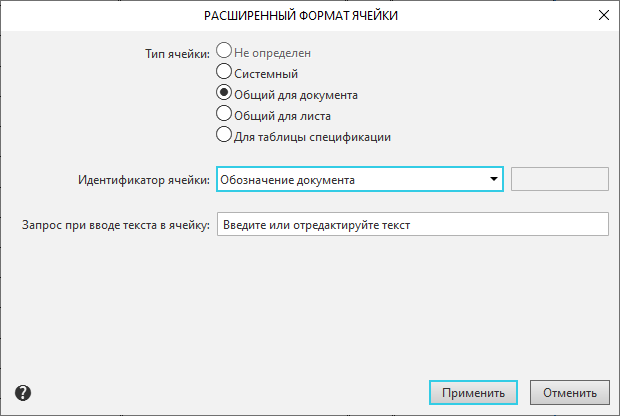

Тип ячейки

Группа опций позволяет выбрать нужный тип ячейки (графы основной надписи).

Тип не определен

Опция включена по умолчанию для ячейки, настройка которой не произведена. Она показывает, что тип ячейки не выбран.

Используйте другие опции группы для выбора нужного типа. Если тип ячейки оставить неопределенным, то ввод данных в нее при заполнении основной надписи будет невозможен.

После выбора нужного типа ячейки опция становится недоступной.

Системный

Включите эту опцию, чтобы текст в ячейке появлялся автоматически. Затем выберите идентификатор ячейки из списка Идентификатор ячейки.

Общий для документа

Включите эту опцию, чтобы данные, введенные в ячейку при заполнении основной надписи (например, Масштаб или Наименование изделия), автоматически передавались в другие ячейки того же типа, содержащиеся в основных надписях этого же листа и остальных листов многолистового документа.

Идентификатор ячейки выбирается из списка Идентификатор ячейки.

Для данного типа ячейки в списке идентификаторов содержится дополнительный вариант Свойство..., который позволяет связать ячейку с системным или библиотечным свойством. В такой ячейке будет отображаться значение соответствующего свойства документа. Подробнее о связывании ячейки со свойством...

Общий для листа

Включите эту опцию, чтобы все ячейки этого типа с одинаковыми идентификаторами, расположенные на одном листе, содержали одни и те же данные. Достаточно ввести текст в одну из ячеек, чтобы он появился в других ячейках.

Для этого типа ячейки требуется ввести числовой идентификатор в поле справа от списка Идентификатор ячейки.

Для таблицы спецификации

Включите эту опцию, чтобы использовать ячейки для заполнения бланка спецификации.

Идентификатор ячейки

Идентификатор определяет тип данных, которые должны быть занесены в ячейку.

Группа полей присутствует в диалоге для всех типов ячеек, кроме типа Для таблицы спецификации.

В списке отображаются значения идентификаторов, которые могут быть выбраны для ячейки. Список доступен в диалоге, если включена опция Системный или Общий для документа.

Если ни один из предопределенных идентификаторов не подходит, то выберите вариант Пользовательский и введите числовое значение в поле справа от списка. Подробнее о применении пользовательских идентификаторов...

При выборе строки Свойства... на экране появляется диалог Выбор свойства, в котором требуется выбрать свойство для связывания его с ячейкой.

Запрос при вводе текста в ячейку

Поле позволяет задать текст, который будет отображаться в Области сообщений Панели параметров при вводе содержимого в данную ячейку основной надписи. Если после текста запроса ввести «|» (символ вертикальной черты) и номер пользовательского меню из файла Graphic.pmn, то по двойному щелчку мышью в этой ячейке будет возникать соответствующее пользовательское меню. Подробнее о файле пользовательских меню...
