КОМПАС-3D v25

При проектировании сборок используются следующие подходы:

•проектирование сверху вниз,

•проектирование снизу вверх.

Проектирование сверху вниз

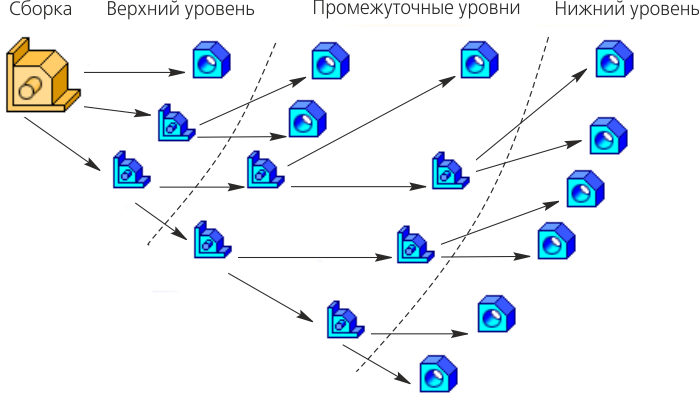

Схема проектирования сверху вниз

При проектировании сверху вниз:

•проектирование начинается с верхнего уровня и завершается на нижних уровнях;

•компоненты, как правило, создаются в контексте сборки.

Проектирование снизу вверх

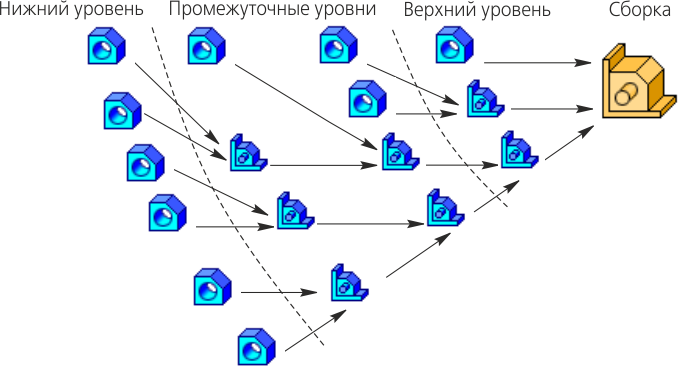

Схема проектирования снизу вверх

При проектировании снизу вверх:

•проектирование начинается с нижних уровней и завершается на верхнем уровне,

•разработка компонентов, как правило, выполняется в отдельных окнах, вне контекста сборки,

•по мере готовности компоненты размещаются в сборке (подсборке).

В рамках описанных выше подходов реализуются следующие методики проектирования:

•«Сверху вниз с предварительной компоновкой»,

•«Сверху вниз с преобразованием тел в компоненты»,

•«Снизу вверх с предварительной компоновкой»,

•«Снизу вверх с размещением компонентов».

Назначение методик — помощь при выборе сценария разработки сборки в целом. На практике в ходе разработки сборки обычно сочетаются несколько методик.
