2. Методика «Сверху вниз с предварительной компоновкой» |
Scroll |
|

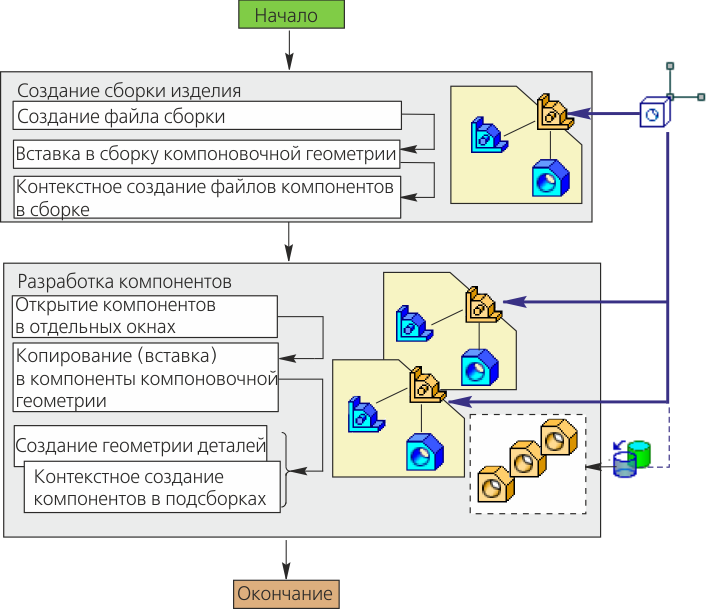

Схема проектирования сверху вниз с предварительной компоновкой
Методика предполагает последовательное, начиная с верхнего и завершая нижними уровнями, создание компонентов в контексте моделей, куда эти компоненты входят. Разработка компонентов после их создания выполняется в отдельных окнах. Построения в деталях опираются на копии объектов компоновочной геометрии, в подсборках — на вставки компоновочной геометрии.
Методика применяется если:
•изначально отсутствует полная определенность по составу и конструкции;
•большинство деталей и узлов разрабатываются впервые.
Последовательность проектирования сверху вниз с предварительной компоновкой
Шаг |
Описание |
Комментарий |
|
1.Подготовка компоновочной геометрии |
•создается файл детали или сборки, в котором строится компоновочная геометрия разрабатываемой сборки |
•при необходимости для основных узлов сборки создаются коллекции геометрических объектов |
|
2.Создание сборки и вставка компоновочной геометрии |
•создается файл разрабатываемой сборки; •в сборку вставляется ранее подготовленная компоновочная геометрия |
•вставленная компоновочная геометрия впоследствии используется для контроля разработки сборки |
|
3.Контекстное создание компонентов |
•в контексте сборки создаются компоненты |
•по завершении создания компонентов модель сборки может быть закрыта |
|
4.Разработка компонентов |
•каждый из компонентов открывается в отдельном окне; •в компонент вставляется компоновочная геометрия либо копируются ее отдельные объекты; •разрабатывается геометрия компонента (если компонент подсборка, то в ее контексте, в свою очередь, повторяются действия шага 3) |
•объекты компоновочной геометрии в подсборках используются для контроля их разработки; •для копирования могут использоваться подготовленные на шаге 1 коллекции |
